मानव मशीन इंटरफ़ेस औद्योगिक स्वचालन नियंत्रण प्रणाली

उन्नत औद्योगिक स्वचालन नियंत्रण प्रणाली

विवरण

स्वचालित नियंत्रण प्रणाली पीएलसी नियंत्रक से बनी है, जो S7-315 2DP के सीएसएस कंपनी के प्रोग्राम लॉजिक कंट्रोलर को लागू करता है, और STEP 5.5 प्रोग्रामिंग सॉफ्टवेयर पर आधारित है, जो प्लांट, पीआईडी ​​लूप नियंत्रण और प्रक्रिया मापदंडों और अलार्मिंग की शुरुआत और रोक और इंटरलॉकिंग है आदि को महसूस किया जा सकता है।नियंत्रण प्रणाली पहले ऑपरेटर के आदेशों को स्वीकार करती है और फिर निर्णय लेती है कि क्या एकत्रित कार्यक्रम की जानकारी के अनुसार प्रक्रिया कार्यक्रम की तर्क शर्तें पूरी हो जाएंगी।यदि स्थितियां स्थापित की जाती हैं, तो नियंत्रण प्रक्रिया में सभी प्रकार के उपकरणों को सक्रिय या बंद करने के लिए नियंत्रण कार्यक्रम एक विशिष्ट क्रम में संकेतों को आउटपुट करता है।

एचएमआई मानव-मशीन इंटरफ़ेस को सीमेंस के कॉन्फ़िगरेशन सॉफ्टवेयर SIMATIC WinCC द्वारा कॉन्फ़िगर किया गया है, जो ऑपरेशन, ऑपरेशन स्थिति की निगरानी, ​​डेटा विश्लेषण, रिकॉर्डिंग और सुखाने वाले उपकरण नियंत्रण प्रणाली की छपाई का एहसास करता है।इसने फील्ड उपकरण और कर्मियों के जैविक संयोजन को पूरा किया है।एचएमआई के माध्यम से, ऑपरेटर कमांड का इनपुट कर सकता है, और विभिन्न उत्पादों के उत्पादन को पूरा करने के लिए विभिन्न प्रक्रिया मापदंडों या सूत्रों का इनपुट कर सकता है। एक ही समय में, हम सिस्टम की स्थिति के बारे में जानकारी प्राप्त कर सकते हैं।हम सिस्टम की वर्तमान उत्पादन जानकारी या ऐतिहासिक उत्पादन प्रक्रिया के महत्वपूर्ण रिकॉर्ड डेटा का पता लगा सकते हैं (पूछताछ) कर सकते हैं।यदि कोई असामान्य स्थिति है, तो सिस्टम अलार्म सिग्नल को बाहर भेज देगा।

PSD-90 परिशुद्धता केन्द्रापसारक स्प्रे ड्रायर ICP नियंत्रण कक्ष इंटरफ़ेस आरेख

उत्पाद विवरण

फ़ील्ड डेटा को S7-315 PLC के माध्यम से एकत्र किया जाता है, और एकत्र किए गए डेटा को कंप्यूटर पर प्रदर्शित और रिकॉर्ड किया जाता है जो कि CP343-1 मॉड्यूल को TCP / IP प्रोटोकॉल के माध्यम से WinCC कॉन्फ़िगरेशन सॉफ्टवेयर के रूप में लेता है।

पीएलसी में एकत्र किए गए डेटा को औद्योगिक राउटर (एचयूबी) के माध्यम से एक दूरस्थ कंप्यूटर पर भी भेजा जाता है।

पीएलसी सॉफ्टवेयर और होस्ट कंप्यूटर सॉफ्टवेयर प्रोग्रामिंग S88 प्रोग्राम संरचना और मॉड्यूलर डिज़ाइन लागू करते हैं।

विभिन्न नियंत्रण वस्तुओं के अनुसार, मोटर टेम्पलेट (इन्वर्टर कंट्रोल और डायरेक्ट स्टार्ट कंट्रोल सहित दो प्रकार) लिखे जाते हैं, जिसमें वाल्व मॉड्यूल, एनालॉग इनपुट टेम्प्लेट, एनालॉग आउटपुट टेम्प्लेट, पीआईडी ​​कंट्रोल लूप टेम्प्लेट और आदि शामिल हैं।

प्रक्रिया नियंत्रण को देखते हुए, प्रोग्रामिंग के लिए सीमेंस के GRAPH ब्लॉक को लागू किया जाता है, जिससे प्रक्रिया स्पष्ट हो जाती है।

सुखाने की प्रक्रिया कई छोटी प्रक्रियाओं (जैसे ठंडा ऑपरेशन, गर्म संचालन, जल संचालन, सामग्री संचालन, सुखाने, आदि) से परिष्कृत होती है।

स्वचालित नियंत्रण प्रणाली का उद्देश्य उपकरणों के सामान्य संचालन को सुनिश्चित करना और स्प्रे ड्रायर के महत्वपूर्ण प्रक्रिया मापदंडों को नियंत्रित और निगरानी करके उत्पाद की गुणवत्ता की स्थिरता को प्राप्त करना है।

बड़े स्प्रे ड्रायर टॉवर नियंत्रण साइट

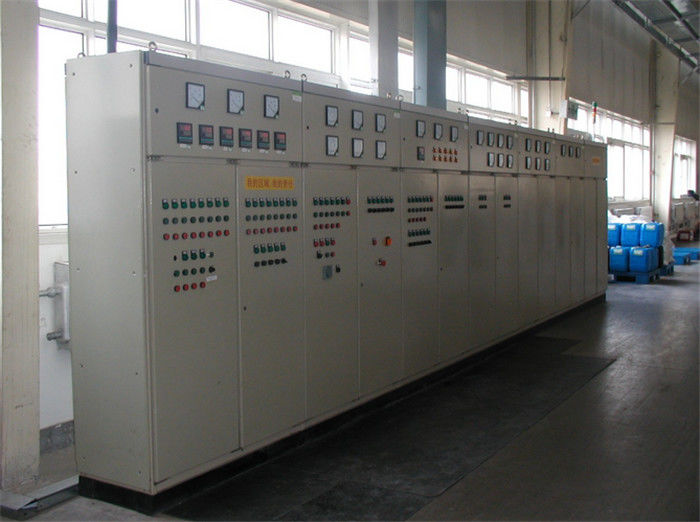

बड़े स्प्रे ड्रायर टॉवर क्षेत्र नियंत्रण कैबिनेट:

SIMATIC प्रोग्राम लॉजिक कंट्रोल सिस्टम और टच पैनल
