HMI बटन नियंत्रण SUS304 XF क्षैतिज द्रव बिस्तर ड्रायर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XIANDAO |
| प्रमाणन: | CE / UL / SGS / EAC / CR – TU |
| मॉडल संख्या: | XF |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 8 ~ 18 सप्ताह |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 20 सेट |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | XF क्षैतिज द्रव बिस्तर ड्रायर | सामग्री: | SUS316 / SUS304 / कार्बन स्टील, आदि |
|---|---|---|---|
| ताप स्रोत: | भाप / इलेक्ट्रिकल / प्राकृतिक गैस / आदि | क्षमता: | स्वनिर्धारित |
| नियंत्रण: | HMI और बटन | दस्तावेज़: | एफएटी / आईक्यू / ओक्यू / पीक्यू |
| हाई लाइट: | XF क्षैतिज द्रव बिस्तर ड्रायर,SUS304 क्षैतिज द्रव बिस्तर ड्रायर,XF FBD उपकरण |
||
उत्पाद विवरण

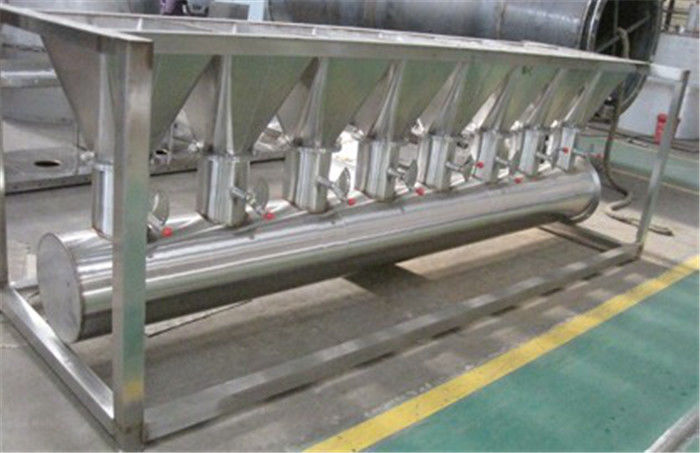

XF क्षैतिज (क्षैतिज द्रव बिस्तर ड्रायर) (FBD))
उत्पाद वर्णन करनाtion:
क्षैतिज द्रवीकृत बेड ड्रायर, जिसे द्रवित बेड ड्रायर के रूप में भी जाना जाता है, मुख्य रूप से लूज़िंग पाउडर या दानेदार सामग्री को सुखाने के लिए उपयोग किया जाता है।और यह व्यापक रूप से उद्योग में ड्रायर के रूप में काम करता है।यह उपकरण संरचना में सरल है, आसानी से संचालित होता है और इसमें उच्च तापीय क्षमता होती है। इसका उपयोग व्यापक रूप से रासायनिक, खनन, चिकित्सा, खाद्य, अनाज प्रसंस्करण, चारा, औद्योगिक और शहर मलजल उपचार उद्योग में किया जाता है।
20 से अधिक वर्षों के उपयोग और सुधार के बाद, आजकल यह दवा, रसायन, खाद्य पदार्थों, अनाज प्रसंस्करण उद्योग आदि के क्षेत्र में एक लोकप्रिय सुखाने वाला उपकरण बन गया है।इसमें एयर फिल्टर, फ्लूड बेड, साइक्लोन सेपरेटर, डस्ट कलेक्टर, हाई-स्पीड सेंट्रीफ्यूगल फैन, कंट्रोल कैबिनेट वगैरह होते हैं।
कच्चे माल की संपत्ति के अंतर के कारण, यह आवश्यक आवश्यकताओं के अनुसार डी-डस्टिंग सिस्टम से लैस करना आवश्यक है।यह चक्रवात विभाजक और क्लॉथ बैग फिल्टर दोनों का चयन कर सकता है या उनमें से केवल एक को चुन सकता है।सामान्य तौर पर, यदि कच्चे माल का भारी घनत्व भारी होता है, तो वह चक्रवात का चयन कर सकता है, अगर कच्चा माल थोक घनत्व में हल्का होता है, तो वह इसे इकट्ठा करने के लिए बैग फिल्टर का चयन कर सकता है।वायवीय संदेश प्रणाली अनुरोध पर उपलब्ध है।इस मशीन के लिए दो तरह के ऑपरेशन होते हैं --- निरंतर और आंतरायिक प्रकार।
उत्पाद विवरण: XF श्रृंखला क्षैतिज द्रव बिस्तर सुखाने की मशीन (FBD) द्रव बिस्तर सुखाने की मशीन
| सामग्री: | SUS316 / SUS304 / कार्बन स्टील, आदि | हीटिंग स्रोत: | भाप / इलेक्ट्रिकल / प्राकृतिक गैस आदि |
| दस्तावेज़: | एफएटी / आईक्यू / ओक्यू / पीक्यू | क्षमता: | स्वनिर्धारित |
| नियंत्रण: | HMI और बटन | मोटर: | एबीबी एसईडब्ल्यू |
डब्ल्यूorking सिद्धांत:
द्रवीकरण के सिद्धांत का उपयोग करते हुए, गर्म गैस सुखाने वाले ठोस कणों को सुखाने की प्रक्रिया में निलंबित कर दिया जाता है।दानेदार ठोस सामग्री फीडर द्वारा द्रवित बेड ड्रायर को खिलाया जाता है।ब्लोअर वितरण प्लेट के तल पर द्रवित बिस्तर में गर्म फ़िल्टर किए गए स्वच्छ गर्म हवा को उड़ा देगा और ठोस पदार्थ को गर्म करने के लिए गैस-ठोस गर्मी और द्रव्यमान को द्रवित करेगा।और गर्मी माध्यम पूरी तरह से ठोस कणों के संपर्क में सूख जाता है।क्योंकि सामग्री हिंसक रूप से उत्तेजित होती है, गैस फिल्म प्रतिरोध बहुत कम हो जाता है, इसलिए, सुखाने की तीव्रता बहुत अधिक है।एयर फिल्टर और हीटर द्वारा गर्म करने के बाद, हवा को प्रत्येक शाखा द्वारा एक छोटे कक्ष के तल में पहुंचा दिया जाता है, और छिद्रित प्लेट के माध्यम से सुखाने वाले कक्ष में प्रवेश किया जाता है, छिद्रित जाल स्क्रीन को तब तक सुखाया जाता है जब तक सामग्री सूख नहीं रही है।सूखे पदार्थ को निर्वहन आउटलेट से छुट्टी दे दी जाती है।निकास गैस को द्रवित बिस्तर के ऊपर से छुट्टी दे दी जाती है और चक्रवात विभाजक या क्लॉथ बैग डस्टर द्वारा ठोस शक्ति एकत्रित की जाएगी।
इस बीच चक्रवात विभाजक और बैग फिल्टर के माध्यम से जा रहा है, निकास हवा अंत में सुखाने के कक्ष के ऊपर से निकल जाती है और पंखे द्वारा छुट्टी दे दी जाती है।
स्वचालित उत्पादन महसूस किया जा सकता है।यह एक प्रकार का निरंतर सुखाने वाला उपकरण है।यह सुखाने की गति में तेज है, सुखाने के तापमान में कम है, यह उत्पादों की गुणवत्ता की गारंटी दे सकता है और जीएमपी की आवश्यकताओं के अनुरूप है।
प्रदर्शन गुण:
ए, सरल संरचना और सुविधाजनक रखरखाव।
बी, आसान संचालन और स्थिर चल रहा है
सी, समान गैस-ठोस संपर्क, उच्च सापेक्ष गति और गर्मी हस्तांतरण की गति, उच्च तापीय क्षमता।
घ, कोई घूर्णन भागों, हिल भागों, कम रखरखाव लागत।
गर्मी संवेदनशील सामग्री के लिए एफ, कम सुखाने तापमान और कणों को नुकसान नहीं होगा।
अनुकूलित सामग्री:
क्षैतिज बहु-कक्ष द्रवीकृत बिस्तर औसत कण के लिए उपयुक्त है जो 50 से 5000 माइक्रोन से दानेदार, पाउडर, थोक और सुखाने गर्मी संवेदनशील सामग्री के आकार को लेकर है।यह व्यापक रूप से रासायनिक, खनन, चिकित्सा, खाद्य प्रसंस्करण, खाद्य, फ़ीड, औद्योगिक और शहर के मलजल उपचार उद्योग में उपयोग किया जा सकता है।
आवेदन:
दवाइयों की सूखने की प्रक्रिया, रासायनिक कच्चे माल, खाद्य पदार्थों, अनाज प्रसंस्करण, फ़ीड और इतने पर।उदाहरण के लिए, कच्ची दवा, टैबलेट, चीनी दवा, स्वास्थ्य सुरक्षा के खाद्य पदार्थों, पेय, मक्का के रोगाणु, फ़ीड, राल, साइट्रिक एसिड और अन्य पाउडर।कच्चे माल का उपयुक्त व्यास सामान्य रूप से 0.1-0.6 मिमी है।कच्चे माल का सबसे लागू व्यास 0.5-3 मिमी होगा।
स्थापना की योजनाबद्ध:
एक प्रकार: चक्रवात विभाजक से सुसज्जित बी प्रकार: इनर बैग सी प्रकार: चक्रवात विभाजक + बैग फिल्टर से लैस है
1. फीडिंग पोर्ट 2. मेन मशीन 1. फीडिंग पोर्ट 2. इनर बैग 1. फीडिंग पोर्ट 2. मेन मशीन
3. एयर हीटर 4. ब्लास्ट फैन 3. मेन मशीन 4. एयर हीटर 3. एयर हीटर 4. ब्लास्ट फैन
5. चक्रवात विभाजक 6. चूषण प्रशंसक 5. विस्फोट प्रशंसक 6. चूषण प्रशंसक 5. चक्रवात विभाजक और बैग फिल्टर
7. मटेरियल डिस्चार्ज पोर्ट 7. डिस्चार्ज पोर्ट 6. सक्शन फैन 7. डिस्चार्ज पोर्ट
स्थापाना निर्देश:
1. उपकरण को स्तर में रखा जाना चाहिए, नींव बोल्ट द्वारा तय किया गया है, और भागों को अच्छी सीलिंग के साथ होना चाहिए।
2. पंखे को कमरे के बाहर स्थापित किया जा सकता है या इसे अलग कमरे में रखा जा सकता है
3. लेआउट को साइट की स्थिति के आधार पर समायोजित किया जा सकता है।
तकनीकी पैमाने
|
नमूना विनिर्देश |
XF0.25-1 (XF10) |
XF0.25-2 (XF20) |
XF0.25-3 (XF30) |
XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
|
बिस्तर परत का क्षेत्र (म2) |
0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | २.४ | 3.0 | 1.6 | २.४ |
|
सुखाने की क्षमता (किलो एच 2 ओ / एच) |
10-15 | 20-25 | 30-45 है | 52-75 | -30 | 42-60 है | 63-90 है | 84-120 | 105-150 है | 56-80 | 84 |
|
इनलेट एयर तापमान (हेसी) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
सामग्री का तापमान (हेसी) |
40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है |
|
कुल मिलाकर आयाम (ड्रायर बॉडी) एल × डब्ल्यू × एच (एम) |
1 × 0.6 × 3.35 |
2 × 0.6 × 3.35 |
4 × 0.6 × 3.35 |
6 × 0.6 × 3.35 |
2 × 0.70 × 3.4 |
4 × 0.7 × 3.4 |
6 × 0.7 × 3.4 |
8 × 0.7 × 3.4 |
10 × 0.7 × 3.4 |
४ × १ × 3.58 |
६ × १ × 3.58 |
| अधिकृत क्षेत्र (मीटर)2) | १। | २५ | 35 | 40 | २५ | 38 | ४५ | 56 | 70 | १। | 56 |
|
नमूना मद |
XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
|
बिस्तर परत का क्षेत्र (एम 2) |
3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
|
सुखाने की क्षमता (किलो एच2ओ / एच) |
112-160 है | 140-200 | 168-240 है | 70-100 | 140-200 | 140-200 | 175-250 रु | 210-300 रु | 245-350 है | 280-400 | 315-450 है |
| फैन पावर (kw) | 44 | ६६ | ६६ | ३० | ६६ | ६६ | 90 | 90 | 150 | 150 | 165 |
|
इनलेट एयर तापमान (हेसी) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
सामग्री का तापमान (हेसी) |
40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है | 40-60 है |
|
कुल मिलाकर आयाम (ड्रायर बॉडी) एल × डब्ल्यू × एच (एम) |
× १ × 3.58 |
१० × १ × 3.58 |
१२ × १ × 4.1 |
4 × 1.2 × 4.1 |
6 × 1.2 × 4.1 |
8 × 1.2 × 4.1 |
10 × 1.2 × 4.1 |
12 × 1.2 × 4.1 |
14 × 1.2 × 4.1 |
16 × 1.2 × 4.1 |
18 × 1.2 × 4.1 |
| अधिकृत क्षेत्र (मीटर)2) | 74 | 82 | 96 | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
टिप्पणियाँ:
1. इनडोर तापमान: ~ 300 हेसी।
2. यदि बेड एरिया 4 मी से बड़ा हो2, फिर ड्रायर का उपयोग मुख्य रूप से चिकित्सा के क्षेत्र में किया जाता है;यदि बेड एरिया 5 मी के बीच है2 ~ 20 मी2, फिर ड्रायर का उपयोग मुख्य रूप से रासायनिक क्षेत्र में किया जाता है।
3. प्लम के क्रिस्टल की प्राथमिक नमी के आधार पर सुखाने की क्षमता 20% होती है और इसकी अंतिम नमी 5% होती है और एयर इनलेट का तापमान 130 ℃ होता है। अन्य कच्चे माल की सुखाने की क्षमता व्यावहारिक सुखाने पर आधारित होगी। स्थिति।जब मॉडल चुनते हैं, तो कृपया ध्यान दें: मॉडल ए को चक्रवात विभाजक और मॉडल बी के अंदर बैग धूल कलेक्टर और मॉडल सी के साथ चक्रवात विभाजक और बैग धूल कलेक्टर के साथ मेल खाना चाहिए।
4. खिला मोड:
1) स्टार खिला;
2) वायवीय संदेश के साथ स्टार खिला;
3) बेल्ट कन्वेयर;
4) अनुकूलित।
५। स्वचालित उत्पादन महसूस किया जा सकता है।
6. उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित डिजाइन।
7। सामग्री प्रदर्शन पर प्रशंसक शक्ति निर्भर है।
