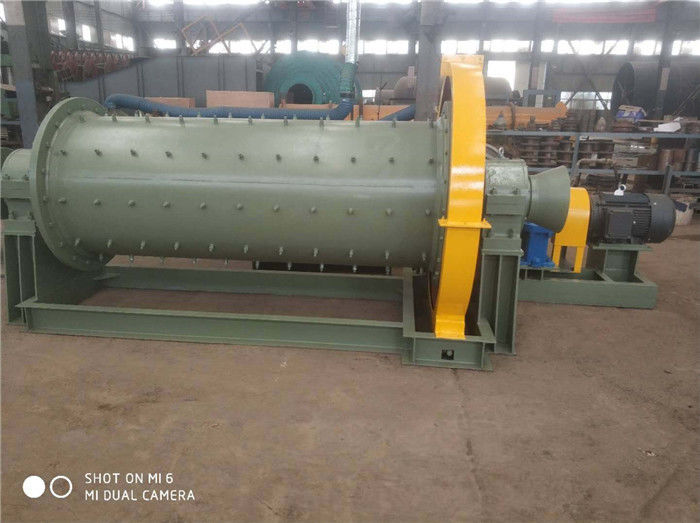

स्टेनलेस स्टील 2000 किग्रा रॉड मिल ग्राइंडर पुलिवराइज़र मशीन

उत्पाद विवरण

रॉड मिल

एक रॉड मिल स्टील की छड़ का उपयोग करता है क्योंकि टंबलिंग मिलों में पीसने वाली मीडिया बॉल मिलों को खिलाने के लिए एक कुशल साधन है जो एक कोल्हू में बनाया जा सकता है, लेकिन बॉल मिल में बनाया जा सकता है।रॉड मिलों के लिए प्रमुख उपयोग, जिन्हें गीले-पीसने वाली रॉड मिल-बॉल मिल सर्किट में बॉल मिल फीड बनाने के लिए आविष्कार किया गया था।

उत्पाद विवरण:

1. उपयोग

खनिज प्रसंस्करण, रसायन, निर्माण सामग्री और अन्य औद्योगिक क्षेत्रों में व्यापक रूप से उपयोग किया जाता है, पीसने के प्रयोजनों के लिए विभिन्न प्रकार के अयस्क या अन्य अपघर्षक सामग्री के रूप में।

2. यह कैसे काम करता है

मिल किनारे संचालित और केंद्र निर्वहन प्रकार है।जब मशीन बॉडी घूम रही होती है, हार्ड पीस बॉडी को घर्षण बल द्वारा लगातार इजेक्शन मूवमेंट के लिए प्रेरित किया जाता है।सामग्री चलती जमीन के प्रभाव और पीसने के कारण अत्यधिक जमीन है।कुचल सामग्री को निर्वहन सर्पिल ड्रम के माध्यम से छुट्टी दे दी जाती है।

3. संरचनात्मक विशेषताएं

चक्की मुख्य रूप से रोटरी भाग, मुख्य असर, फीडिंग डिवाइस और ट्रांसमिशन डिवाइस से बना है।यह मशीन एक रॉड मिल है, डिस्चार्ज ट्रांसमिशन डिवाइस के बड़े गियर छोर पर है।

3.1।टर्निंग पार्ट: यह स्टील की प्लेट से बना सिलिंडर से बना होता है जिसमें रोलिंग वेल्डिंग होती है और बोल्ट से जुड़े दो सिरे होते हैं।सिलेंडर बॉडी और अंत कवर की सुरक्षा के लिए सिलेंडर बॉडी में एक लाइनिंग प्लेट की व्यवस्था की जाती है।मिल बैरल में भागों की जांच करने और बदलने के लिए और चक्की में पिंड स्थापित करने के लिए, चक्की पीसने वाले दरवाजे से सुसज्जित है।दो खोखले अंत कवर निकला हुआ किनारा के माध्यम से बैरल के दो सिरों के साथ जुड़े हुए हैं।निकला हुआ किनारा प्लेट के विमान और खोखले अंत कवर के जर्नल को उच्च मशीनिंग सटीकता की आवश्यकता होती है।जब अंत कवर एक छोटा अंत कवर होता है, तो सिलेंडर बॉडी पर बड़े गियर को जोड़ने वाला एक निकला हुआ किनारा होता है।सिलेंडर निकला हुआ किनारा के प्रसंस्करण के लिए भी उच्च परिशुद्धता की आवश्यकता होती है, और सिलेंडर का घूर्णन हिस्सा दो मुख्य बीयरिंगों पर समर्थित होता है।

3.2।मुख्य असर न केवल पूरे चक्की के वजन को सहन करने में सक्षम है, शरीर और सामग्री को पीसता है, बल्कि चक्की के घूमने पर पल प्रतिरोध से भी प्रभावित होता है।घर्षण क्षण को कम करने के लिए, ऊर्जा की खपत, शीतलन और स्नेहन कार्यभार और रखरखाव की सुविधा, मुख्य असर को एक डबल पंक्ति रेडियल गोलाकार रोलर असर में बदल दिया गया है।

3.3।खिला डिवाइस: खिला सर्पिल ड्रम।

३.४।डिस्चार्ज डिवाइस: डिस्चार्ज स्पाइरल ड्रम।

3.5।ट्रांसमिशन डिवाइस: मोटर और रेड्यूसर युग्मन के माध्यम से ट्रांसमिशन ब्रिज के पिनियन को ड्राइव करते हैं, और पिनियन घुमाए जाने वाले हिस्से में चक्की को घुमाने के लिए बड़े गियर के साथ संलग्न होता है।मिल की ट्रांसमिशन व्यवस्था को वसीयत में नहीं बदला जाएगा।यदि इसे किसी कारण से नहीं बदला जा सकता है, तो बड़े गियर पर पिनियन के बल को हमेशा ऊपर की ओर रखने की गारंटी दी जानी चाहिए।यदि मिल के रोटेशन की दिशा बदली जाती है, तो मिल के घूर्णन भाग के दिशात्मक भागों को उसी के अनुसार बदला जाएगा।

3.6 बार मिल के तकनीकी पैरामीटर
