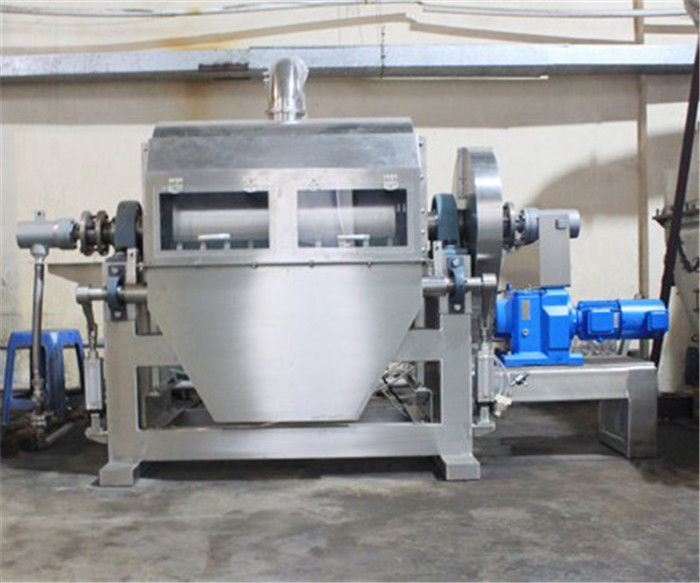

स्क्रेपर के साथ कार्बन स्टील एचजी टंबल ड्रायर मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XIANDAO |
| प्रमाणन: | CE / UL / SGS / EAC / CR – TU |
| मॉडल संख्या: | HG |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 8 ~ 18 सप्ताह |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 20 सेट |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | स्क्रैपर के साथ टम्बल ड्रायर मशीन | पानी का वाष्पीकरण: | 40-630kg / एच |
|---|---|---|---|
| MOC: | SUS316 / SUS304 / कार्बन स्टील, आदि | ताप स्रोत: | भाप / इलेक्ट्रिकल / प्राकृतिक गैस / डीजल / एट |
| तापमान: | 100-350 ℃ | सूखने का क्षेत्र: | 1.12-10.60 एम 2 |
| शक्ति: | स्वनिर्धारित | ब्रांड: | Xiandao |
| हाई लाइट: | 10.60m2 टंबल ड्रायर मशीन,HG tumble ड्रायर मशीन,10.60m2 ड्रम ड्रायर मशीन |
||
उत्पाद विवरण
एचजी श्रृंखला ड्रम ड्रायर/गिरना ड्रायर/ सिलेंडर ड्रायर / फ्लेकर SCRAPPER के साथ
विशेषताएं
1. उच्च तापीय क्षमता। सिलेंडर ड्रायर के गर्मी हस्तांतरण का सिद्धांत गर्मी चालन है जिसका संचालन निर्देशन पूरे ऑपरेशन सर्कल में समान रहता है। अंतिम आवरण और विकिरण हानि की गर्मी अपव्यय, सभी गर्मी का उपयोग गीली सामग्री के वाष्पीकरण के लिए किया जा सकता है। सिलेंडर की दीवार। त्वचीय दक्षता 80% -90% तक पहुंच सकती है।
2. बड़े ऑपरेशन लोच और व्यापक अनुप्रयोग। सिलेंडर ड्रायर के विभिन्न सुखाने कारकों को समायोजित किया जा सकता है, जैसे कि खिला सामग्री का घनत्व / सामग्री फिल्म की मोटाई, हीटिंग माध्यम का तापमान, सिलेंडर की घूर्णन गति आदि। जो सुखाने की गति को बदल सकता है। सिलेंडर ड्रायर। इन कारकों का एक-दूसरे से कोई संबंध नहीं है, यह शुष्क संचालन के लिए बहुत सुविधा लाता है, और यह विभिन्न सामग्रियों के सूखने और उत्पादन की विभिन्न आवश्यकता को पूरा करने के लिए लागू होता है।
3. लघु सुखाने की अवधि। सामग्रियों की सुखाने की अवधि सामान्य रूप से 10 से 15 सेकंड है, इसलिए यह गर्मी के प्रति संवेदनशील सामग्री के लिए उपयुक्त है। इसे वैक्यूम में डालने पर कम दबाव की स्थिति में भी संचालित किया जा सकता है।
4. तेजी से सुखाने की दर। सिलेंडर की दीवार पर लेपित सामग्री की फिल्म बहुत पतली है। आम तौर पर, मोटाई 0.3 से 1.5 मिमी है, गर्मी और बड़े पैमाने पर संचारण की दिशाएं समान हैं, फिल्म की सतह पर वाष्पीकरण शक्ति हो सकती है। 30-70kg। एच 2 ओ / एम 2 पर रखें
उत्पाद विवरण:
| एमओसी: | SUS316 / SUS304 / कार्बन स्टील, आदि | हीटिंग स्रोत: | भाप / इलेक्ट्रिकल / प्राकृतिक गैस / डीजल / आदि |
| तापमान: | 100-350 ℃ | सुखाने क्षेत्र: | 1.12-10.60 एम 2 |
| पानी का वाष्पीकरण: | 40-630 किग्रा / एच | शक्ति: | स्वनिर्धारित |
उत्पादप्रस्तावना:
एचजी श्रृंखला ड्रम ड्रायर (फ्लेकर) आंतरिक ताप चालन-शैली के साथ निरंतर सुखाने वाले उपकरणों को घुमाने का एक प्रकार है।सामग्री फिल्म की कुछ मोटाई ड्रम के नीचे सामग्री तरल पोत से ड्रम से जुड़ी होती है।गर्मी को पाइप के माध्यम से सिलेंडर की आंतरिक दीवार और फिर बाहरी दीवार और सामग्री फिल्म में स्थानांतरित किया जाता है, ताकि सामग्री फिल्म में नमी को सुखाया जा सके ताकि सूखी सामग्री हो सके।सूखे उत्पादों को फिर सिलेंडर की सतह पर लगे ब्लेड से बंद कर दिया जाता है, ब्लेड के नीचे सर्पिल कन्वेयर तक गिर जाता है, और उन्हें इकट्ठा और पैक किया जाता है।
तकनीकी विनिर्देश:
|
कल्पना |
सिलेंडर व्यास की लंबाई के आकार (मिमी) | प्रभावी हीटिंग क्षेत्र (एम 2) |
सुखाने की क्षमता (Kg.HO / m2.h) 2 |
भाप की खपत (किलो / घंटा) |
मोटर की शक्ति (किलोवाट) |
आकार LxWxH (मिमी) |
वजन (किग्रा) |
| HG-600 | 800600x800 | 1.12 | 20-50 | 30-80 | 2.2 | 1700x800x1500 | 850 |
| एचजी -700 | 1000700x1000 | 1.65 | 30-70 | 50-100 | 3 | 2100x1000x1800 | 2000 |
| HG-800 | 1200800x1200 | 2.26 | 40-100 | 60-150 रु | 4 | 2500x1100x1980 | 3000 |
| HG-1000 | 001000x1400 | 3.30 | 60-150 रु | 90-230 | 5.5 | 2700x1300x2250 | 6200 रु |
| HG-1200 | Φ1200x1500 | ४.२४ | 80-200 | 120-300 रु | 7.5 | 2800x1500x2450 | 8500 |
| HG-1400 | 161400x1600 | 5.28 है | 100-250 रु | 150-400 रु | 1 1 | 3150x1700x2800 | 10000 |
| HG-1600 | 181600x1800 | 6.79 | 140-320 है | 200-500 रु | 1 1 | 3350x1900x3150 | 12000 |
| HG-1800 | Φ1800x2000 | 8.48 | 170-400 रु | 250-600 | 15 | 3600x2050x3500 | 14000 है |
| HG-1800A | 251800x2500 | 10.60 | 200-500 रु | 300-750 रु | १.5.५ है | 4100x2050x3500 | 15200 रु |
| HG-2000 | Φ2000x3000 | 14.1 | 300-700 | 450-1000 | २२.५ है | 5000x2500x3600 | 17500 है |
| HG-2500 | 352500x3500 | 20.6 | 400-1000 | 600-1500 | 25.5 | 5500x2900x3800 | 20500 |
टिप्पणियाँ:
हमारी कंपनी ड्रम स्क्रैपर ड्रायर की दो श्रेणियां बनाती है: सिंगल सिलेंडर और डबल सिलेंडर प्रकार।हम ग्राहक से अनुरोध के संदर्भ में ऊपरी सामग्री फीडर के साथ डबल-सिलेंडर ड्रायर भी डिजाइन कर सकते हैं।
काम करने के सिद्धांत:
ड्रम ड्रायर भाप जैकेट-एड हीटिंग के माध्यम से निरंतर सुखाने वाले उपकरण का एक प्रकार है।घूर्णन सिलेंडर बॉडी तरल कच्चे माल फिल्म की एक निश्चित मोटाई से जुड़ी होती है, जो निचले हिस्से में सेट की गई सामग्री टैंक के माध्यम से होती है।समझदार ऊष्मा (स्टीम) को नलियों के माध्यम से ड्रम बॉडीज की भीतरी और बाहरी दीवार तक पहुंचाया जाता है, और फिर तरल कच्चे माल की फिल्म के लिए आयोजित किया जाता है, ताकि कच्चे माल की नमी तेजी से वाष्पित हो जाए और पेस्ट प्रतिक्रिया हो जाए। ।ड्रम निकायों के निरंतर रोटेशन के साथ, अंत में सामग्री पूरी तरह से सूख जाती है और चिपकाने की प्रक्रिया पूरी होती है।
पूरी तरह से सूखे उत्पादों को ड्रम बॉडी की सतहों में स्थापित स्क्रैपर्स द्वारा घूर्णन सिलेंडर बॉडी से निकाल दिया जाता है, और फिर स्क्रैपर्स के नीचे स्क्रू कन्वेयर में इकट्ठा किया जाता है।स्क्रू कन्वेयर के डिस्चार्ज अंत में, एक कुचल डिवाइस सेट किया गया है।कुचल और परत उत्पादों के बाद किया जा रहा है
वजन और पैकिंग के लिए साफ कमरे से अवगत कराया।इस बिंदु पर, सुखाने और चिपकाने की प्रक्रिया पूरी होती है।
एप्लिकेशन की सीमा
यह रासायनिक उद्योग, डाइस्टफ उद्योग, दवा उद्योग, खाद्य उद्योग, धातु उद्योग और इतने पर तरल कच्चे माल या मोटे तरल को सुखाने के लिए उपयुक्त है।
खुरचनी के साथ ड्रम / टम्बल / सिलेंडर ड्रायर की आवश्यकताएं
कंपनी की विशिष्ट स्थिति के मद्देनजर, हम अपनी ग्राहक कंपनी के डिजाइन के लिए निम्नलिखित आवश्यकताएं पूरी करते हैं:
1. यह आवश्यक है कि धूल हटाने और गंध हटाने वाले उपकरण को व्यवस्थित किया जाना चाहिए (प्लस गीला स्क्रबर डिवाइस);
2. कोई प्राथमिक और मध्यवर्ती दक्षता फिल्टर एयर इनलेट में नहीं जोड़े जाते हैं;
3. बर्नर चयनित इतालवी रियाद ब्रांड उत्पादों;
4. सामग्री खिला डिवाइस (पेंच कन्वेयर का उपयोग करके) से लैस होना;
5. बॉयलर स्टील का उपयोग दहन भाग के लिए किया जाता है, और स्टेनलेस स्टील का उपयोग मशीन के हेड और ड्रम के इन-कॉन्टैक्ट हिस्से के लिए किया जाता है, और कार्बन स्टील का उपयोग अन्य भागों के लिए किया जा सकता है;
6. सिलेंडर ग्राहक की विशिष्ट आवश्यकताओं (जैसे 1.4 * 14 मीटर और आदि) के अनुरूप होने के लिए डिज़ाइन किया गया है;
7. सामग्री के ढेर (के माध्यम से) को रोकने के लिए अंदर क्रशिंग और सरगर्मी उपकरण जोड़ें;
8. वितरण कोल्हू को उस जगह पर स्थापित किया जाना चाहिए जहां सामग्री पेंच कन्वेयर के माध्यम से उपकरण में प्रवेश करती है, क्योंकि आसान सुखाने के लिए बल्क सामग्री को स्ट्रिप्स में निचोड़ते हैं।
9. उपकरण में एक आधार और एक बर्नर है।
10. हमारी कंपनी केवल उपकरण नींव प्रदान करती है, जो संयंत्र को बिजली और पानी को जोड़ने के लिए जिम्मेदार है।
फ्लो चार्ट:
ड्रम ड्रायर संरचना का स्केच:
इसकी विशेषता से, इसे दो प्रकारों में विभाजित किया जा सकता है: एकल सिलेंडर और डबल-सिलेंडर।अन्यथा इसे ऑपरेशन के दबाव के अनुसार भी दो प्रकारों में विभाजित किया जा सकता है: सामान्य दबाव और विघटन प्रकार।
