जड़ी बूटी निकालने मेष बेल्ट 6kW VBD वैक्यूम सुखाने की मशीन

उत्पाद विवरण

VBD सीरीज वैक्यूम बेल्ट ड्रायर

वीबीघ श्रृंखला सीआगे बढ़नेवाला शून्य स्थान खईएलटी घव्याकुल करनेवाला के लिये ठोस (मेष बेल्ट वैक्यूम सुखाने की मशीन) (जड़ी बूटी निकालने वैक्यूम बेल्ट ड्रायर) (वैक्यूम बेल्ट सुखाने की मशीन, बेल्ट प्रकार घरायर)

सामान्य विवरण

कम तापमान वैक्यूम सॉलिड मल्टी-लेयर बेल्ट ड्रायर एक प्रकार का वैक्यूम बेल्ट प्रकार सुखाने वाला उपकरण है जो पूरी तरह से बंद है और निरंतर खिला और निर्वहन है।सभी प्रकार के ठोस, क्रिस्टलीय, कणिकाओं, पाउडर, गोलियों, फलों और अन्य कच्चे माल के लिए लागू है।

VBD सीरीज वैक्यूम बेल्ट ड्रायर एक निरंतर खिला और वैक्यूम सुखाने उपकरण का निर्वहन है।तरल उत्पाद को फ़ीड पंप द्वारा ड्रायर बॉडी में पहुंचा दिया जाता है, समान रूप से वितरण डिवाइस द्वारा बेल्ट पर फैलाया जाता है।उच्च वैक्यूम के तहत, तरल का क्वथनांक कम होता है;तरल पदार्थ में पानी वाष्पित हो जाता है।बेल्ट हीटिंग प्लेटों पर समान रूप से चलते हैं।भाप, गर्म पानी और गर्म तेल का उपयोग हीटिंग मीडिया के रूप में किया जा सकता है।बेल्ट के बढ़ने के साथ, उत्पाद शुरू से ही वाष्पीकरण, सूखने और ठंडा होने से अंत में डिस्चार्ज हो जाता है।इस प्रक्रिया से तापमान घटता है, और विभिन्न उत्पादों के लिए समायोजित किया जा सकता है।विशेष वैक्यूम क्रशर अंत उत्पाद के विभिन्न आकारों का उत्पादन करने के लिए डिस्चार्ज एंड पर सुसज्जित है।सूखा पाउडर या दाना उत्पाद स्वचालित रूप से पैक किया जा सकता है या बाद की प्रक्रिया के साथ जारी रखा जा सकता है।

VBD श्रृंखला वैक्यूम बेल्ट ड्रायर पारंपरिक स्थिर सुखाने को वैक्यूम गतिशील सुखाने में बदल देता है, सुखाने का समय 8-20 घंटे से 20-80 मिनट तक कम कर देता है।वैक्यूम बेल्ट ड्रायर में, सुखाने का तापमान विभिन्न उत्पादों के लिए समायोज्य है।यह पारंपरिक सुखाने ओवन के साथ लंबे समय तक सूखने के कारण स्प्रे ड्रायर और विकृतीकरण समस्या के साथ उच्च तापमान की समस्या को हल करता है।वैक्यूम बेल्ट ड्रायर से सूखे उत्पाद का रंग, घुलनशीलता, सामग्री का संरक्षण अतुलनीय है।

काम करने का सिद्धांत:

उपकरण एक निर्वात चैम्बर है, जिसमें सामग्री कन्वेयर बेल्ट PTFE (टेफ्लॉन) अंदर की व्यवस्था है।उपकरणों के शीर्ष पर निर्वात निरंतर वितरक के माध्यम से, सामग्री को लगातार कन्वेयर बेल्ट पर वितरित किया जाता है।सामग्री की विशेषताओं के अनुसार, सामग्री वितरण मोटाई को समायोजित किया जा सकता है (3 मिमी ~ 30 मिमी)।कन्वेयर बेल्ट धीरे-धीरे कन्वेयर के दूसरे छोर तक पहुंचाना जारी रखेगा, और नीचे कन्वेयर बेल्ट हीटिंग ज़ोन को कन्वेयर बेल्ट में गर्मी ऊर्जा की आपूर्ति करता है।ट्रांसमिशन प्रक्रिया के दौरान, कन्वेयर बेल्ट पर सामग्री में पानी लगातार वाष्पित हो जाता है, और भाप जल्दी से एक वैक्यूम पंप द्वारा पंप किया जाता है। जब सामग्री कन्वेयर बेल्ट के एक छोर तक पहुंचती है, तो यह दूसरी परत तक नीचे गिरती है।इसलिए ऐसी सुखाने की प्रक्रिया तब तक दोहराई जाती है जब तक सामग्री सूखने वाली आवश्यकताओं तक पहुंचने के लिए सूख नहीं जाती है।

ग्राहक की क्षमता और प्रक्रिया आवश्यकताओं के आकार के अनुसार, वैक्यूम कंटेनर में मल्टी-लेयर कन्वेयर बेल्ट को डिज़ाइन और व्यवस्थित किया गया है।निरंतर ठोस फीडर और एक सामग्री वितरण डिवाइस के माध्यम से, वैक्यूम की स्थिति में कच्चे माल को लगातार सूखने की आवश्यकता होती है, ग्राहकों को ड्रायर बेल्ट पर निरंतर खिला और समान वितरण का एहसास होता है।सामग्री को लगातार सुखाने की प्रक्रिया में तेजी से उभारा जा रहा है, क्योंकि वाष्पीकरण दर और समय को तेज करने के लिए, और एक ही समय में सुखाने की प्रक्रिया में उत्पादों की एकरूपता सुनिश्चित की जाती है।प्रत्येक कन्वेयर बेल्ट के लिए सुखाने का तापमान 20 ℃ से 180 ℃ तक समायोजित किया जा सकता है, इसके अलावा कन्वेयर गति को भी समायोजित किया जा सकता है, इस प्रकार यह किसी भी सामग्री के लिए सुखाने की अवस्था के अनुकूल हो सकता है, एक मध्यम सुखाने को प्राप्त करता है।मटेरियल के ड्रायर में घुसने के बाद डिस्चार्ज स्टार्ट टाइम को 20 मिनट से 90 मिनट के भीतर समायोजित किया जा सकता है।

अंत में डिस्चार्जिंग अंत में, सामग्री संदेश नाली में गिरती है, और स्क्रू कन्वेयर द्वारा आउटलेट तक पहुंचाया जाता है।यदि सूखे उत्पाद को पीसने की प्रक्रिया की आवश्यकता होती है, तो इसे वैक्यूम शर्तों के तहत कुचल दिया जा सकता है, धूल उड़ने से बचना, उत्पाद की उपज बढ़ाना और प्रदूषण की समस्याओं को हल करना।कुचल होने के बाद, उत्पाद की जाली संख्या को 20meshes-200meshes के बीच समायोजित किया जा सकता है, और अंत में उत्पाद को सामग्री संग्रह बैरल से अवगत कराया जाता है, जब तक कि इस प्रक्रिया तक, निरंतर निर्वहन और सुखाने की प्रक्रिया नहीं होती है, और उत्पादन नीचे स्थानांतरित हो जाएगा। पैकेजिंग चरण और आदि जैसी स्ट्रीम प्रक्रियाएँ।

इसके अलावा, सूखे उत्पाद के लिए, वैक्यूम निरंतर निर्वहन डिवाइस और वैक्यूम सामग्री कलेक्टर के माध्यम से निरंतर उत्पाद निर्वहन प्राप्त किया जा सकता है।इसी समय, कार्बनिक विलायक की वसूली को महसूस किया जा सकता है, जो पर्यावरण संरक्षण की समस्या को हल कर सकता है और विलायक वसूली की उपज को बढ़ा सकता है।

पारंपरिक ड्रायर की कमियों

कम तापमान निरंतर वैक्यूम ड्रायर उच्च दक्षता और ऊर्जा बचत प्रकार के सुखाने वाले उपकरणों की एक नई अवधारणा है, जिसे पारंपरिक स्प्रे सुखाने और फ्रीज सुखाने के फायदे और नुकसान की बार-बार तुलना के बाद सफलतापूर्वक विकसित किया गया है।

पारंपरिक चीनी चिकित्सा, पश्चिमी चिकित्सा, रसायन, भोजन, स्वास्थ्य देखभाल उत्पादों और अन्य उद्योगों जैसे उत्पादों के लिए सुखाने के लिए, स्प्रे सुखाने में लागत के लिए फायदेमंद है, लेकिन उत्पाद की घुलनशीलता में एक बड़ा दोष है, मूल पक्ष और पाउडर के आकार, और यह उन उत्पादों के लिए कुछ भी नहीं कर सकता है जिनमें थोड़ा अधिक चिपचिपापन और गर्मी संवेदनशील उत्पाद हैं।पारंपरिक फ्रीज सुखाने से एक उत्कृष्ट घुलनशीलता और उच्च गुणवत्ता वाला उत्पाद मिल सकता है, लेकिन उपज बहुत कम है, और लागत बहुत अधिक है।

कम तापमान के लक्षण और फायदे निरंतर वैक्यूम सूखीएर

निम्न-तापमान निरंतर वैक्यूम ड्रायर प्रक्रिया दोनों उपकरणों के बीच बस कहीं न कहीं अनुक्रमित करती है, दोनों यह सुनिश्चित करने के लिए कि सामग्री की मूल natures में कोई परिवर्तन नहीं है, जैसे कि गर्मी संवेदनशीलता, घुलनशीलता, मूल स्वाद, सुगंध और आदि के अलावा आकार-गठन है। अच्छा है, जो महसूस कर सकता है कि सूखे उत्पाद झरझरा और ढीले हैं, मूल सामग्री को बनाए रखने और एक अच्छी उपस्थिति है।इसके कारण कम तापमान और वैक्यूम सूखना है, इसलिए यह सबसे संवेदनशील सामग्री की प्रसंस्करण आवश्यकताओं को पूरा कर सकता है, और व्यापक रूप से जैविक, दवा, भोजन, रासायनिक उद्योग में उपयोग किया जाता है।उपकरण में ऊर्जा की बचत, कम तापमान, उच्च उत्पादकता, स्थिर प्रदर्शन, सुरक्षित और विश्वसनीय जैसी विशेषताएं हैं।

कम तापमान निरंतर वैक्यूम ड्रायर वैक्यूम स्टेट के तहत निरंतर फीडिंग और डिस्चार्जिंग की तकनीकी रूप से कठिन समस्या से गुजरता है, जो स्थैतिक रूप से गतिशील सुखाने में बदल जाता है, निरंतर फीडिंग का एहसास करता है, वैक्यूम स्टेट में क्रशिंग के माध्यम से निर्वहन और आकार देता है और दो बार से बचता है प्रदूषण और ऑक्सीकरण योग्य पदार्थों की ऑक्सीकरण-कमी। पूरी उत्पादन प्रक्रिया पूरी तरह से बंद उत्पादन को प्राप्त करती है, जो कि पाइपलाइन, स्वचालित, निरंतर है, इस प्रकार सूखे पाउडर की उपज 99% से अधिक तक पहुंच जाती है, और विलायक वसूली दर 90 से अधिक है %। मान लें कि मैन-मशीन इंटरफ़ेस ऑपरेशन मैनेजमेंट सिस्टम का एहसास हो गया है, तो सूखे उत्पाद का उत्पादन बहुत सुधार हुआ है, और उत्पादन लागत कम हो गई है।उसी समय, चाहे उपकरण या पूरी उत्पादन प्रक्रिया राष्ट्रीय जीएमपी और पर्यावरण संरक्षण की आवश्यकताओं के अनुपालन में हो, राष्ट्रीय "12 वीं पंचवर्षीय योजना" में "उच्च दक्षता, ऊर्जा की बचत, हरे, पर्यावरण संरक्षण" को प्राप्त करना ”।

कम तापमान निरंतर वैक्यूम ड्रायर उच्च चिपचिपाहट, उच्च वसा, उच्च चीनी के साथ सामग्री के सुखाने के लिए विशेष रूप से उपयुक्त है, जो स्प्रे ड्रायर और वैक्यूम सुखाने ओवन के लिए हल किया जाना बहुत मुश्किल है।और यह उत्पाद बैच की स्थिरता और स्थिरता रख सकता है।

तकनीकी विशेषताएं:

1. निर्वात अवस्था में निरंतर फीडिंग और डिस्चार्जिंग को प्राप्त करने के लिए, जरूरत के अनुसार फीडिंग राशि को स्वतंत्र रूप से सेट किया जा सकता है।

2. ताप, गर्म पानी और थर्मल हीटिंग और अन्य रूपों में स्थानांतरित विद्युत हीटिंग का उपयोग कर हीटिंग सिस्टम।

3. सुखाने तापमान 20 ℃ से 180 ℃ तक समायोजित किया जा सकता है, और 20 मिनट से 90 मिनट में यह बैच उत्पादन के पूरा होने तक लगातार सामग्री का निर्वहन करने के लिए शुरू होता है।

4. ट्रैक Teflon सामग्री, स्थिर संचालन, विश्वसनीय और वर्दी हीटिंग क्षेत्र से बना है। क्रैक गति को समायोजित किया जा सकता है, और उपयोगकर्ता की उत्पादन आवश्यकताओं के अनुसार 2 से 10 परतों की परतों की संख्या निर्धारित की जाती है।

5. विभिन्न प्रकार के सामग्री-वितरण उपकरण का उपयोग करना, जो तरल, अर्क, पाउडर और दानेदार सामग्री आदि के लिए सुखाने के लिए अनुकूल हो सकता है।

6. वैक्यूम शर्तों के तहत स्वचालित पीस प्रणाली से लैस, उपयोगकर्ता की आवश्यकताओं के अनुसार सूखे कण के लिए मेष संख्या को चुना जा सकता है।

7. सीआईपी सफाई व्यवस्था, स्वचालित सफाई के साथ, यह तेज और सुविधाजनक है।

8. उच्च गुणवत्ता वाले वैक्यूम यूनिट का चयन और पंपिंग दर और स्थिर वैक्यूम की निरंतर उच्च क्षमता के साथ सावधानीपूर्वक डिजाइन और संयुक्त।

9. कम ऊर्जा की खपत, कोई तीन अपशिष्ट, कम शोर।

10. जीएमपी प्रमाणीकरण की आवश्यकताओं का पूरी तरह से पालन करें।

प्रमुख लाभ:

प्रक्रिया का एक पूरा सेट स्वचालित, पाइपलाइन, निरंतर, क्रमादेशित है।

कम तापमान के तहत वैक्यूम में सुखाने की प्रक्रिया को पूरा करें, संवेदनशील सामग्री को गर्मी के लिए कोई प्रकृति नहीं बदलती, संदूषण का कोई मौका नहीं।

सभी प्रकार की अत्यधिक कठिन सामग्रियों के सुखाने के लिए उपयुक्त है।उच्च चिपचिपाहट सामग्री बेल्ट (टेफ्लॉन पीटीएफई के लिए कन्वेयर बेल्ट) से चिपके नहीं होते हैं, और क्रिस्टल सामग्री का आकार सूखे होने के कारण क्षतिग्रस्त नहीं होता है।

सामग्री सूखापन (नमी सामग्री) को समायोजित किया जा सकता है।

ऊर्जा की खपत समान आउटपुट के लिए एक केन्द्रापसारक स्प्रे ड्रायर का केवल 1/3 और फ्रीज ड्रायर का 1/6 है।

उत्पाद की नमी सामग्री को मुख्य मापदंडों जैसे तापमान, वैक्यूम डिग्री और सुखाने की प्रक्रिया की गति के साथ अनुकूलित और संयोजित किया जा सकता है, ताकि उपकरणों की कार्य उपयोग दर सबसे अच्छा आर्थिक लाभ प्राप्त कर सके।

पीएलसी टच स्क्रीन स्वचालित प्रोग्रामिंग ऑपरेशन और नियंत्रण प्रणाली का उपयोग करना, और निरंतर सुरक्षा उपकरण के साथ कॉन्फ़िगर करना।स्वचालन की उच्च डिग्री श्रम शक्ति संचालन की लागत को काफी कम कर सकती है।

यह मशीन डिजाइन में उचित है, संरचना में कॉम्पैक्ट है, स्थापना और कमीशनिंग में सुविधाजनक है, और अधिकांश कामकाजी परिस्थितियों में स्थापना के लिए उपयुक्त है।

बड़े बैच के लिए उपयुक्त, निरंतर, स्वचालित संचालन।

साथ इसके विपरीत समान पारंपरिक सूखाएर

तकनीकी ऐनक।

टिप्पणियाँ: यदि विलायक कार्बनिक विलायक (इथेनॉल, एसीटोन, मेथनॉल, आदि) है, तो उपकरण के वाष्पीकरण में बहुत सुधार होगा।

वाष्पीकरण दर सुखाने की प्रक्रिया के तापमान से निकटता से संबंधित है।

आवेदन की गुंजाइश

सामान्य तौर पर, VBD की यह श्रृंखला वैक्यूम सुखाने वाली सामग्रियों के लिए उपयुक्त है जैसे: पारंपरिक चीनी चिकित्सा, पश्चिमी चिकित्सा, खाद्य सामग्री, रसायन और अन्य उद्योग;

ठोस, क्रिस्टलीय, कणिकाओं, पाउडर, गोलियां, फल और अन्य कच्चे माल;

ऑक्सीकरण योग्य सामग्री, विस्फोटक, जोरदार चिड़चिड़ापन, अत्यधिक विषाक्त सामग्री;

सभी प्रकार के विलायक को पुनर्प्राप्त करने की मांग वाले उत्पाद।

आवेदन की विशिष्ट गुंजाइश निम्नानुसार है:

1. वैक्यूम बेल्ट ड्रायर (वीबीडी) का उपयोग मुख्य रूप से कई प्रकार के तरल या पेस्ट कच्चे माल को सुखाने में किया जाता है, जैसे कि पारंपरिक और पश्चिमी दवाएं, खाद्य पदार्थ, जैविक उत्पाद, रासायनिक पदार्थ, स्वास्थ्य खाद्य पदार्थ, खाद्य योज्य आदि विशेष रूप से सुखाने वाली सामग्री के लिए उपयुक्त हैं। उच्च-चिपचिपापन, आसान ढेर, या थर्माप्लास्टिक, थर्मल संवेदनशीलता, या ऐसी सामग्री जो पारंपरिक ड्रायर द्वारा सूख नहीं जा सकती है।उपरोक्त सामग्रियों के लिए, वीबीडी सबसे अच्छा विकल्प है।

2. फार्मास्युटिकल इंडस्ट्री: चाइनीज मेडिसिन एक्सट्रैक्ट, प्लांट एक्सट्रैक्ट, एग भ्रूण, पीवीपीके सीरीज़, किण्वन लिक्विड आदि। फूड इंडस्ट्री: माल्ट एक्सट्रैक्ट, कार्बोहाइड्रेट, इंस्टेंट बेवरेज, टी पाउडर, कोको पाउडर, कॉर्न पेस्ट आदि।

3. रासायनिक उद्योग: लिथियम बैटरी, इमामेक्टिन बेंजोएट आदि।

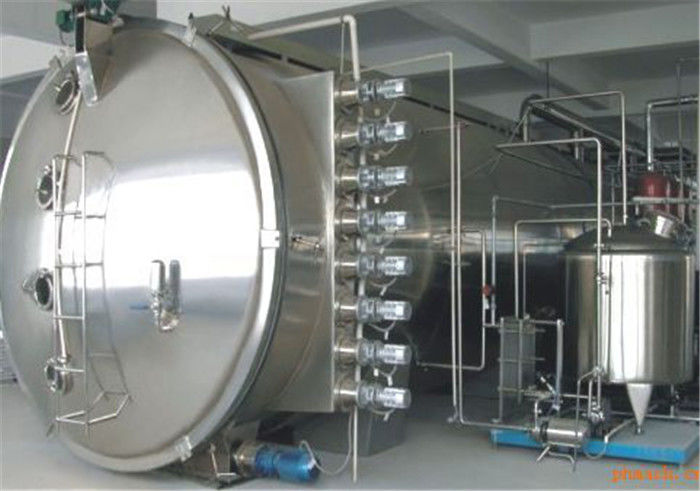

वैक्यूम कम तापमान ठोस बेल्ट ड्रायर की कुछ भौतिक तस्वीरों का संदर्भ:
