अच्छा संगतता 316L अपशिष्ट गर्मी वसूली प्रणाली

उत्पाद विवरण

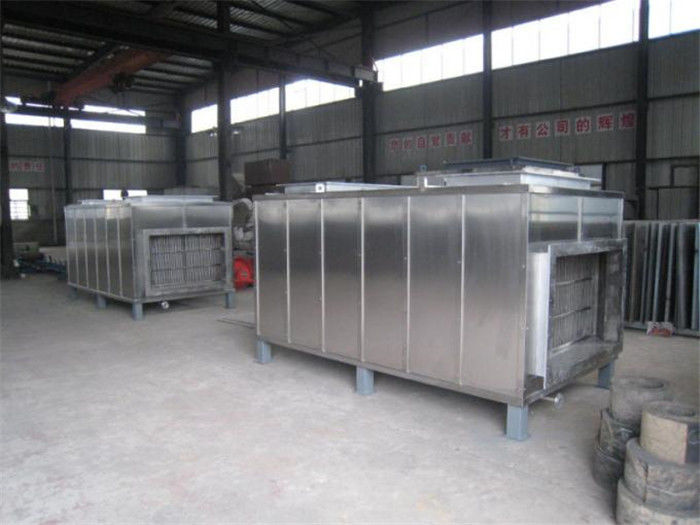

आरएच श्रृंखला अपशिष्ट गर्मी वसूली प्रणाली

उत्पाद विवरण: स्प्रे सुखाने उपकरण अपशिष्ट हीट रिकवरी वेंटिलेशन यूनिट कॉम्पैक्ट संरचना / अपशिष्ट गर्मी वसूली प्रणाली

उत्पाद का परिचय:

वेस्ट हीट रेप्युकेटर हीट एक्सचेंजर का एक रूप है जिसमें भट्टी से गर्म अपशिष्ट गैसों को लगातार एक ऐसे प्रवाह की प्रणाली के साथ संचालित किया जाता है जहां वे आने वाली वायु या गैसीय ईंधन को गर्मी प्रदान करते हैं।

अपशिष्ट गर्मी वसूली के कुशल हीट एक्सचेंजर के साथ XIANDAO उत्पादन लाइन सुखाने: अल्ट्रा क्लीन स्थितियों, 200 ºC सुखाने लाइन निकास पर प्रभावी लाभ, ओवन इलेक्ट्रिक हीटर बिजली की खपत को कम करने के लिए ओवन में 165 airC ताजा हवा के साथ;

इस षट्कोण प्लेट प्रकार एयर Preheater की विशेषताएं:
पारंपरिक प्रीहैटर के साथ तुलना में, इस प्लेट प्री-हीटर में हीटिंगसुरफेस, अच्छा संक्षारण प्रतिरोध, लंबी सेवा जीवन, कॉम्पैक्ट संरचना का उच्च घनत्व होता है, छोटे क्षेत्र को कवर करता है, दबाव ड्रॉप छोटा होता है, कम रिसाव गुणांक होता है।
काउंटर-फ्लो सिस्टम में उच्च दक्षता, ऊर्ध्वाधर गैस चैनल और आसान सफाई है।

तकनीकी प्रदर्शन सूचकांक /पैरामीटर:

गर्मी पाइप की मुख्य विशेषताएं:

1. त्वरित शुरुआत, तेज गर्मी हस्तांतरण
2. छोटे गर्मी प्रतिरोध, अच्छा तापमान एकरूपता
3. उच्च तापीय चालकता।14MW / mC
4. बड़ी गर्मी हस्तांतरण क्षमता
5. विस्तृत तापमान रेंज
6. कम काम का दबाव
7. अच्छी अनुकूलता
8. लंबी सेवा जीवन
9. सुरक्षित और विश्वसनीय आवेदन
10. हीट ट्रांसफर तत्व, गर्मी उत्तेजना राज्य या स्थिर स्थिति में कोई फर्क नहीं पड़ता, मानव शरीर की रेडियोधर्मी सामग्री के लिए कोई हानिकारक नहीं होगा

फायदा:

गैस हीटर, स्टीम सुपरहीटर, सहायक एयर हीटर आदि की प्रक्रिया सहित अपशिष्ट हीट बॉयलर और हीट रिकवरी बॉयलर, हीट ट्रांसफर क्षेत्र को बढ़ाते हैं, थर्मल दक्षता में सुधार करते हैं। एक्स-रे, अल्ट्रासाउंड, चुंबकीय पाउडर का उपयोग करके, उपकरणों की गुणवत्ता सुनिश्चित करने के लिए पारगम्यता जैसे नॉनस्टेस्ट्रक्टिव परीक्षण के तरीके।

तकनीकी निर्देश:

ग्रिप गैस-एयर हीट एक्सचेंजर तस्वीर और योजनाबद्ध:

हीट पाइप प्रौद्योगिकी परिचय

सुपर उच्च तापीय चालकता के साथ हीट पाइप एक नया ताप चालन तत्व है।चूंकि 80 के दशक में हीट पाइप गैस - गैस हीट एक्सचेंजर, हीट पाइप गैस - वॉटर हीट एक्सचेंजर, हीट पाइप वेस्ट हीट-स्टीमशोरो भट्ठा, हीट पाइप स्टीम जनरेटर, हीट पाइप हॉट एयर स्टोव और अन्य हीट पाइप उत्पादों को विकसित किया गया है।हीट पाइप व्यापक रूप से निर्माण सामग्री उद्योग, धातुकर्म उद्योग, रसायन और पेट्रो रसायन, पावर इंजीनियरिंग, कपड़ा उद्योग, कांच उद्योग, इलेक्ट्रिकल और इलेक्ट्रॉनिक इंजीनियरिंग और इतने पर।

हीट पाइप काम सिद्धांत

हीट पाइप अपशिष्ट हीट हीट पाइप बाष्पीकरण का मुख्य घटक है।एक बंद वैक्यूम ट्यूब में काम के माध्यम के चरण परिवर्तन अव्यक्त गर्मी के माध्यम से गर्मी हस्तांतरण।हीट ट्रांसफर का प्रदर्शन सुपरकंडक्टर्स के प्रवाहकीय गुणों के समान है। उच्च गर्मी हस्तांतरण क्षमता और एक अच्छा हीट ट्रांसफर दक्षता।एक सामान्य गुरुत्व ऊष्मा पाइप चित्र दिखाता है, सील की गई ट्यूब को खाली कर दिया जाता है, फिर थोड़ी मात्रा में काम करने का माध्यम भर दिया जाता है।और गर्मी पाइप के निचले सिरे को गर्म किया जाता है, काम कर रहे तरल पदार्थ को गर्मी में अवशोषित किया जाता है और भाप में वाष्पीकृत किया जाता है, एक छोटे से दबाव के अंतर के तहत, भाप गर्मी पाइप के शीर्ष सिरे पर जाती है और बाहर की ओर गर्मी छोड़ती है, फिर काम करने वाला माध्यम तरल में संघनित होता है फिर से, गर्मी पाइप की आंतरिक दीवार के साथ तरल पदार्थ गुरुत्वाकर्षण की कार्रवाई के तहत निचले गर्म खंड में वापस आ जाता है।फिर गर्मी को अवशोषित करता है।आवर्ती, एक छोर से दूसरे तक लगातार गर्मी हस्तांतरण।

जैसा कि यह चरण परिवर्तन गर्मी हस्तांतरण है, गर्मी पाइप गर्मी प्रतिरोध बहुत छोटा है, गर्मी पाइप में बड़े तापमान अंतर के साथ बड़ी गर्मी हस्तांतरण क्षमता होती है।और गर्मी पाइप संरचना सरल है। एक तरह से थर्मल विशेषताओं। विशेष रूप से गर्मी पाइप के अद्वितीय तंत्र के कारण, ठंड और गर्म तरल पदार्थ के बीच गर्मी विनिमय पाइप के बाहर किया जाता है, और आसानी से गर्मी हस्तांतरण बढ़ाया जा सकता है।

हीट पाइप हीट एक्सचेंजर के संरचनात्मक लक्षण:

1. आसान स्थापना। अपशिष्ट गर्मी वसूली उपकरण की स्थापना के लिए, मूल भाप घोड़े की नाल या औद्योगिक भट्ठा को संशोधित करने की कोई आवश्यकता नहीं है।कोई पर्यावरण प्रतिबंध नहीं, हीट पाइप को पर्यावरण की आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है।

2. सुरक्षित और विश्वसनीय है। गर्मी पाइप isothermal अच्छा है, तेजी से गर्मी हस्तांतरण, उच्च दक्षता है।गर्मी हस्तांतरण के दौरान अनुनाद होता है, गंदगी और वेंटिलेशन प्रतिरोध का उत्पादन नहीं करता है।किसी भी हालत में सामान्य काम के भाप हॉर्सशू भट्ठा या भट्ठा को प्रभावित नहीं करेगा।

3. घनत्व परिवर्तनशीलता।हीट पाइप बाष्पीकरण खंड के गर्मी हस्तांतरण क्षेत्र को स्वतंत्र रूप से बदल सकता है।इसका मतलब है कि गर्मी पाइप अवशोषित गर्मी के हीटिंग क्षेत्र को कम कर सकता है, और रिलीज गर्मी के शीतलन क्षेत्र को बढ़ा सकता है।या हीट पाइप अवशोषित गर्मी के हीटिंग क्षेत्र को बढ़ा सकता है, और रिलीज गर्मी के शीतलन क्षेत्र को कम कर सकता है।

4. व्यापक आवेदन।खाद्य, नियंत्रण, निर्माण सामग्री, स्टील, इलेक्ट्रॉनिक्स, रसायन, लकड़ी प्रसंस्करण, कागज, दवा, कपड़े, पेय, मशीनरी और अन्य उद्योगों में इस्तेमाल किया जा सकता है।विभिन्न प्रकार के कठोर कार्य वातावरण के अनुकूल हो सकते हैं।

5. लंबी उम्र।संक्षारण प्रतिरोधी, उच्च तापमान, जीवनकाल 8-10 वर्ष।

6. ऊर्जा की बचत।ऊर्जा की बचत 10% -30%, उत्सर्जन में कमी 10% -20%, उपकरण निवेश वसूली समय कम है, 3-10 महीने पूर्ण निवेश को पुनर्प्राप्त कर सकते हैं।

7. आसान रखरखाव।धूल हटाने में आसान, रखरखाव सुविधाजनक

काम करने का सिद्धांत

गीली हवा उपकरण के नीचे से हीटिंग क्षेत्र में प्रवेश करती है।

गर्म पाइप के नीचे गर्मी को अवशोषित करने के बाद, और गर्म पाइप में काम करने वाले माध्यम को वाष्पित किया जाएगा, और गीली हवा से वाष्पित गर्मी को अवशोषित करेंगे।वाष्पीकरण के बाद, भाप गर्म हवा के शीर्ष तक जाएगी, इस बीच, यह पूर्व-संघनित हो सकता है, और गर्म हवा के विकिरण वाले क्षेत्र में संभावित गर्मी जारी कर सकता है।और कंडेनस गुरुत्वाकर्षण द्वारा भारी वापस लौटेगा, और लगातार गर्मी प्राप्त करेगा, और ताप क्षेत्र से गर्मी विकिरण क्षेत्र तक पहुंचाने को दोहराएगा, और अपशिष्ट गर्मी वसूली के लिए ताजा गर्मी देगा।
