गैस ताप रोटरी परमाणु केन्द्रापसारक स्प्रे सूखी मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XIANDAO |
| प्रमाणन: | CE / UL / SGS / EAC / CR – TU |
| मॉडल संख्या: | क्रिस्टोफ़र स्ट्रीट डे |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | लकड़ी का केस |
| प्रसव के समय: | 8~18 सप्ताह |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 20 सेट |
|
विस्तार जानकारी |
|||
| सामग्री: | SUS316 / SUS304 / कार्बन स्टील, आदि | क्षमता: | 10-10000 किग्रा प्रति घंटा |
|---|---|---|---|
| जल वाष्पीकरण: | 5-5000 किग्रा प्रति घंटा | सुखाने का पैटर्न: | निरंतर सुखाने |
| अस्थायी: | 80-350 डिग्री सेल्सियस | परमाणुकरण मोड: | रोटरी एटमाइज़र |
| ताप स्रोत: | भाप / विद्युत / प्राकृतिक गैस / डीजल / आदि। | नियंत्रण: | एचएमआई और बटन |
| हाई लाइट: | रोटरी परमाणु स्प्रे सूखी मशीन,गैस हीटिंग स्प्रे सूखी मशीन,गैस हीटिंग केन्द्रापसारक स्प्रे ड्रायर |
||
उत्पाद विवरण
सीएसडी श्रृंखला सटीक सिरेमिक स्प्रे ड्रायर
सामान्य विवरण
- स्प्रे सुखाने की प्रक्रिया का उपयोग लगभग सभी तरल पंपिंग पाउडर के मुक्त प्रवाह के लिए एक सतत प्रक्रिया में किया जा सकता है।कार्य सिद्धांत यह है कि सुखाने कक्ष में परमाणु धुंध बूंदों के माध्यम से तरल में फैलाने की उम्मीद की जाएगी, और फिर उत्पादों तक पहुंच की इन बूंदों की गर्म हवा के साथ गरम किया जाएगा, पूरी प्रक्रिया मैन्युअल हैंडलिंग के बिना।
- सीएसडी सीरीज स्प्रे ड्रायर नई पीढ़ी का समर्पित ड्रायर है।उत्पादों के उन्नयन द्वारा शुरू किए गए तकनीकी नवाचारों के आधार पर एलपीजी मॉडल में हमारा तकनीकी कर्मचारी है।इस मशीन में एक छोटा पदचिह्न, सरल संचालन, विश्वसनीय विशेषताएं हैं, और अच्छा गोलाकार, पाउडर का कण आकार वितरण तैयार कर सकता है, इसलिए घनत्व और दबाव उत्पादों में काफी सुधार कर सकता है।
- नई सामग्री के लिए आवश्यक शर्तें प्रदान करने के लिए ठीक सिरेमिक और वैज्ञानिक अनुसंधान इकाइयों के उत्पादन के लिए सीएसडी श्रृंखला मॉडल और व्यावहारिक लाभ।वर्तमान में, हमारे पास ज़िरकोनिया, एल्यूमिना, जिंक ऑक्साइड, पीटीसी, सिलिकॉन कार्बाइड, सिलिकॉन नाइट्राइड, लिथियम बैटरी सामग्री, आदि हैं। सफल अनुप्रयोग।
| सामग्री: | SUS316 / SUS304 / कार्बन स्टील, आदि | ताप स्रोत: | भाप / विद्युत / प्राकृतिक गैस / डीजल / आदि। |
| क्षमता: | 10-10000 किग्रा प्रति घंटा | जल वाष्पीकरण: | 5-5000 किग्रा प्रति घंटा |
| अस्थायी: | 80-350°सी | सुखाने का पैटर्न: | निरंतर सुखाने |
| दस्तावेज़: | एफएटी / आईक्यू / ओक्यू / पीक्यू | प्रमाणपत्र: | सीई / उल / सीयू-टीआर |
| नियंत्रण: | एचएमआई और बटन | परमाणुकरण मोड: | रोटरी एटमाइज़र |
| उच्च प्रकाश: | खाद्य ड्रायर मशीन, स्प्रे सुखाने के उपकरण | ||
नए एम-टाइप एटमाइज़र को अपनाना
एटमाइज़र में निम्नलिखित है विशेषतास्टिकएस:
हाई स्पीड इलेक्ट्रिक रोटरी एटमाइज़र, अधिकतम परिक्रामी गति 30,000rpm:
मुक्त बहने वाला पाउडर प्राप्त कर सकते हैं
समान रूप से वितरित कण आकार प्राप्त कर सकते हैं
स्पर्शरेखा में घटती संलग्नता।
कण आकार परमाणुकरण पहिया घूर्णन गति या संपीड़ित हवा के दबाव को बदलकर समायोज्य है।
लो-कैप-प्रकार की निकास संरचना यह सुनिश्चित करने के लिए डिज़ाइन की गई है कि अधिकांश पाउडर सुखाने वाले टॉवर के नीचे एकत्र किए गए थे, केवल साइक्लोन सेपरेटर या बैग फिल्टर में पाउडर की एक छोटी मात्रा, क्योंकि गैस में दबाव को बहुत कम कर सकता है- डाउनस्ट्रीम धूल कलेक्टर की ठोस पृथक्करण प्रक्रिया।
हीटिंग सिस्टम गैर-ऑक्सीकरण हीटिंग पाइप फिटिंग का उपयोग करता है।सुखाने के कमरे में प्रवेश करने वाली हवा को प्राथमिक, मध्यवर्ती और उच्च तापमान उच्च दक्षता वाले फिल्टर सहित 3-चरण निस्पंदन के माध्यम से फ़िल्टर किया जाता है, और शुद्धिकरण स्तर एक लाख से अधिक ग्रेड तक पहुंच जाता है।उत्पाद की मोल्डिंग और सिंटरिंग जैसी पोस्ट-प्रोसेसिंग प्रक्रियाओं को प्रभावित करने के लिए बाहरी अशुद्धियों को उत्पाद में मिश्रित होने से रोका जाता है।
नोवल पल्स डस्ट कलेक्टर विशेष रूप से ड्यूपॉन्ट (यूएसए) से उन्नत लैमिनेटिंग सामग्री की नई पीढ़ी से बना है।इस नालीदार फिल्टर तत्व में बड़े फ़िल्टरिंग क्षेत्र, सुविधाजनक सफाई, मजबूत पुन: प्रयोज्य, अच्छा एंटीस्टेटिक प्रभाव और उच्च तापमान प्रतिरोध की विशेषताएं हैं।साथ ही, ठीक पाउडर की वसूली के लिए इसकी एक महत्वपूर्ण वसूली दक्षता है।
पाउडर-निष्कर्षण पाइपलाइन त्वरित-स्थापित सैनिटरी पाइप फिटिंग को गोद लेती है (पाइप फिटिंग की आंतरिक और बाहरी दीवारें पाइपलाइन में पाउडर संचय को रोकने के लिए सभी दर्पण-पॉलिश हैं)।सुखाने का कमरा सफाई और अवलोकन के लिए मैनहोल से सुसज्जित है और आसान जुदा, सफाई और उत्पाद प्रतिस्थापन के लिए सीढ़ी चढ़ना है।
दो द्रव नोजल, कक्ष के छत केंद्र और कक्ष के शंकु पक्ष दोनों में स्थित हैं।उच्च घनत्व या चिपचिपापन फ़ीड को संभाल सकता है।
दीवार के जमाव से बचने के लिए शंकु पर शॉक बेस का उपयोग किया जाता है।
ताजी हवा को इलेक्ट्रिक हीटर से गर्म किया जाएगा, और एयर फिल्टर (F4, F9, H13) द्वारा साफ किया जाएगा।
● उच्च दक्षता वाला चक्रवात: ≥5μपाउडर के लिए उपज लगभग 98% है।
सुखाने कक्ष डिजाइन में मैनहोल शामिल है, पाउडर पाइपलाइन सैनिटरी ट्यूबों को गोद लेती है
और आसान रखरखाव और सफाई के लिए क्लैंप।
स्वचालन: सीमेंस S7-1200 को 12' A रंगीन टच स्क्रीन के साथ अपनाता है।
- विश्वसनीय इंटरलॉक खराब संचालन से बच सकता है।
- इनलेट हवा का तापमान संकेत, नियंत्रण, अलार्म, रिकॉर्डर (TICAR);
- आउटलेट हवा का तापमान संकेत, नियंत्रण, अलार्म, रिकॉर्डर (TICAR);
- पकाने की विधि पैरामीटर संशोधन / मेनू में बचत (विभिन्न सामग्रियों के लिए)
- रोटरी परमाणु गति आवृत्ति नियंत्रण;
- संपीड़ित हवा द्वारा नियंत्रित दो द्रव नोजल;
- कनवर्टर द्वारा नियंत्रित निकास पंखा
- आउटलेट तापमान फ़ीड गति के साथ बातचीत करता है;
- चैम्बर दबाव का संकेत, उच्च कुशल एयर फिल्टर, चक्रवात और बैगफिल्टर आदि के लिए अंतर दबाव का संकेत।
- एसएसआर द्वारा नियंत्रित इनलेट तापमान, ± 1 ℃ के भीतर विचलन।
स्वचालन:
इनलेट हवा का तापमान संकेत, नियंत्रण, अलार्म (TICA)
आउटलेट हवा का तापमान संकेत, नियंत्रण, अलार्म (TICA)
विश्वसनीय इंटरलॉक खराब संचालन से बच सकता है
● तापमान डिजिटल-डिस्प्ले, उच्च/निम्न तापमान के दौरान अलार्म;
इलेक्ट्रिक हीटर के साथ इंटरलॉक, और सिस्टम सुरक्षा के लिए अन्य इंटरलॉक।
सुरक्षा स्विच हीटिंग एलिमेंट पर लगा होता है।
आउटलेट तापमान फ़ीड गति के साथ परस्पर क्रिया करता है；
● एसएसआर द्वारा नियंत्रित इनलेट तापमान, ± 1 ℃ के भीतर विचलन
चैंबर प्रेशर का संकेत, उच्च कुशल एयर फिल्टर, साइक्लोन और बैग फिल्टर आदि के लिए अंतर दबाव का संकेत।
पीहॉटोस सीएसडी श्रृंखला के सटीक सिरेमिक स्प्रे ड्रायर क्लाइंट साइट पर लिया गया ---- LT METAL CO., LTD.:
CSD-35-R सटीक सिरेमिक के 4 सेट उपयोगकर्ता की साइट पर वितरित आईटीओ टावरों के लिए स्प्रे ड्रायर
उत्पाद संग्रह प्रणाली
पाइपिंग सिस्टम
सीएसडी-35-आर . के 4 सेट सटीक सिरेमिक पूरी लाइन में स्थापित आईटीओ टावरों के लिए स्प्रे ड्रायर
फ़ीड तैयार करने/आपूर्ति प्रणालीएस
सीएसडी श्रृंखला के अर्ध-तैयार उत्पाद सटीक सिरेमिक स्प्रे ड्रायर
तकनीकी पैमाने :
| प्रकार | सीएसडी-12 | सीएसडी-16 | सीएसडी-20 | सीएसडी-25 | सीएसडी-30 | सीएसडी-35 |
| आवेदन | अनुसंधान और विकास में कुछ मात्रा में दानेदार बनाना | अनुसंधान और विकास में कुछ मात्रा में दानेदार बनाना | छोटे पैमाने पर उत्पादन और दानेदार बनाना | उत्पादन दानेदार बनाना | उत्पादन दानेदार बनाना | उत्पादन दानेदार बनाना |
| जल वाष्पीकरण (किलो) | 5 किग्रा/घंटा | 10 किग्रा/घंटा | 15 किग्रा/घंटा | 30 किग्रा/घंटा | 75 किग्रा/घंटा | 110 किग्रा/घंटा |
| सुखाने कक्ष आयाम (मिमी) | 1200 | 1600 | 2000 | 2500 | 3000 | 3500 |
| सुखाने के कमरे की सहायक सुविधाएं | मैनहोल, निरीक्षण खिड़की, रोशन खिड़की, उत्पाद रीसाइक्लिंग टैंक, हवा हथौड़ा (शंकु खंड पर 3) | |||||
| परमाणु डिस्क (ZrO2/SUS304) |
एमसी-65 | एमसी-84 | एमसी-84/एमसी-100 | एमसी-125 | ||
| स्पीड आरपीएम | 5000～15000 | |||||
| उत्पाद वसूली | लो-कैप- टाइप, 2-पॉइंट कलेक्शन | |||||
| सामग्री खिला विधि | पेरिस्टाल्टिक पम्प | |||||
| सामग्री पंप मात्रा | 10 किग्रा/घंटा | 20 किग्रा/घंटा | 30 किग्रा/घंटा | 60 किग्रा/घंटा | 150 किग्रा/घंटा | 220 किलो / घंटा |
| ताप स्रोत | इलेक्ट्रिकल हीटर | एलपीजी दहन भट्टी | ||||
| हीटर की मात्रा | 18Kw | 24Kw | 36Kw | 60Kw | 100000 किलो कैलोरी / घंटा | 150000 किलो कैलोरी/घंटा |
| अधिकतम गर्म हवा का तापमान | 300℃ | |||||
| सहायक उपकरण | फोर्स्ड ड्राफ्ट ब्लोअर, एग्जॉस्ट फैन, प्राइमरी फिल्टर, हॉट एयर फिल्टर, साइक्लोन सेपरेटर, बैग फिल्टर, ऑपरेशनल लैडर | |||||
| साधन नियंत्रण | गर्म हवा का तापमान प्रदर्शन और समायोजन अलार्म उपकरण, निकास हवा का तापमान प्रदर्शन और समायोजन अलार्म उपकरण, परमाणु आवृत्ति प्रदर्शन, सुखाने कक्ष दबाव मीटर, गर्म हवा फिल्टर, अंतर दबाव नापने का यंत्र, चक्रवात विभाजक अंतर दबाव नापने का यंत्र, बैग फिल्टर अंतर दबाव नापने का यंत्र | |||||
| सुरक्षा उपकरण | हीटर के लिए अधिक तापमान संरक्षण प्रणाली | फ्लेमआउट चेक डिवाइस | ||||
| शक्ति | पावर: 380V-3φ साधन: 220V-1φ | |||||
| विद्युत शक्ति (स्थापित क्षमता) | 21Kw | 27Kw | 40Kw | 70Kw | 8.5 किलोवाट | 10Kw |
| रूपरेखा आयाम (एम) | W2.4×L1.7 ×एच1.9 |
W2.7×L1.8 ×एच2.4 |
W3.2×L2.2 ×एच2.5 |
W3.7×L3.4 ×एच4.9 |
W5.3×L4.0 ×H5.9 |
W6.2×L4.5 ×एच8.0 |
| स्थापना वजन | 950 किग्रा | 1400 किलो | 1600 किलोग्राम | 2000 किलो | 3400 किग्रा | 4900 किग्रा |
| वैकल्पिक उपकरण | तापमान रिकॉर्डर, डिजिटल परमाणु गति प्रदर्शन, परमाणु कंपन परीक्षक, डबल परत फ्लैप वाल्व या फ्लैप वाल्व, कंपन स्क्रीन | |||||
पानी के वाष्पीकरण की मात्रा 250 डिग्री सेल्सियस के गर्म हवा के इनलेट तापमान और 100 डिग्री सेल्सियस के आउटलेट तापमान पर आधारित होती है।
आपके लिए चुनने के लिए आमतौर पर इस्तेमाल की जाने वाली सिरेमिक स्प्रे सुखाने की मशीन के कुछ प्रकार निम्नलिखित हैं, आप विभिन्न प्रकारों के आधार पर कुछ संबंधित सुधार भी कर सकते हैं:

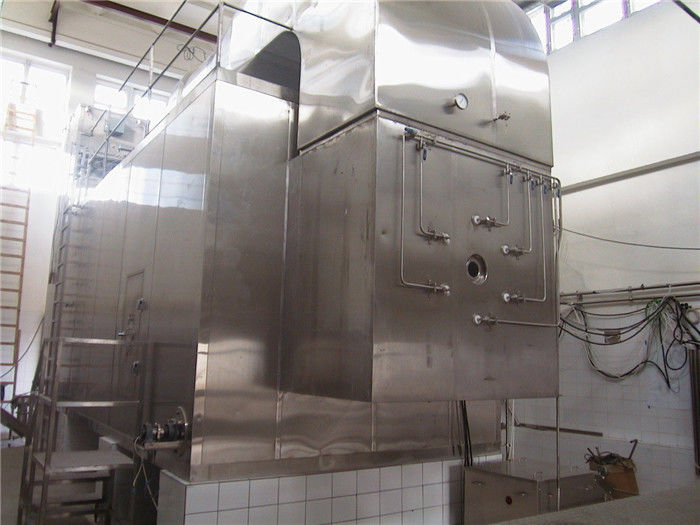

सीएसडी श्रृंखला सटीक सिरेमिक स्प्रे ड्रायर स्थापना के बाद
वैकल्पिक विकल्प:
मैंइस तरह के पूर्ण उपकरण अनुकूलित डिजाइन के आधार पर निर्मित होते हैं।सभी कार्यात्मक विशेषताएं सभी डिज़ाइन प्रदान नहीं करती हैं।वास्तविक विन्यास अनुबंध या हस्ताक्षरित समझौते के अनुसार किया जाना चाहिए।
◆ मुख्य विद्युत घटकों के लिए, हमारे पास अंतरराष्ट्रीय ब्रांड विकल्प हैं जैसे एबीबी, सीमेंस या श्नाइडर या अन्य
◆ मशीन के लिए सामग्री के लिए, हमारे पास AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, कार्बन स्टील आदि पर विकल्प हैं।
नियंत्रण प्रणाली के लिए, हमारे पास पुश बटन, पीएलसी + एचएमआई आदि पर विकल्प हैं।हम आवश्यकतानुसार नियंत्रण प्रणाली को डिजाइन कर सकते हैं।
हम ग्राहक के अनुरोध के आधार पर अपने स्प्रे ड्रायर के लिए विस्फोट-सबूत प्रणाली तैयार कर सकते हैं।
स्प्रे ड्रायर के लिए फिटिंग सिस्टम के लिए, हम इसकी आपूर्ति कर सकते हैं, जैसे फीडिंग
प्रणाली, वायवीय संदेश प्रणाली और इतने पर।
संयंत्र के लिए हीटिंग सिस्टम के लिए, यह बहुत लचीला है।हम कॉन्फ़िगर कर सकते हैं।
यह ग्राहक की साइट की स्थितियों, जैसे भाप, बिजली, गैस भट्टी आदि पर आधारित है, इन सभी को हम अपने स्प्रे ड्रायर से मेल खाने के लिए डिज़ाइन कर सकते हैं।
अगर हीटिंग सिस्टम के बिना, यह कूलर के रूप में ठंडा हवा के साथ कण बनाने के लिए कर सकता है।
◆ पूर्ण और पेशेवर आर एंड डी उपकरण, वैज्ञानिक और उचित उत्पाद परीक्षण सेवाएं, व्यापक और गहन उत्पादन प्रौद्योगिकी एक्सचेंज, अनुसंधान और अन्वेषण सेवा प्लेटफॉर्म:
XKIANDAO कंपनी ग्राहकों को YPG, LPG, PSD, BYP, PFSD, आदि जैसी प्रयोगशालाओं की एक श्रृंखला में विभिन्न प्रक्रिया परीक्षण और परीक्षण सत्यापन सेवाएं प्रदान कर सकती है, और छोटे पायलट स्केल या यहां तक कि उत्पादन-प्रकार परीक्षण इकाइयों की एक छोटी संख्या भी प्रदान कर सकती है।इन संयंत्रों ने लेवलिंग की कई श्रृंखलाओं के तकनीकी अनुप्रयोग की व्यवहार्यता को सत्यापित किया है, सर्वोत्तम उत्पादन प्रक्रिया की स्थिति निर्धारित करते हैं, और बाजार विश्लेषण के लिए नमूने प्रदान करते हैं।
सूचनाएस आदेश से पहले:
फ़ीड का नाम और भौतिक गुण: ठोस सामग्री (या पानी की मात्रा), चिपचिपाहट, सतह तनाव, PH मान।
सुखाने के बाद पाउडर क्षमता, स्वीकार्य अवशिष्ट जल सामग्री, कण आकार, स्वीकार्य तापमान।
उत्पादन, दैनिक कार्य घंटे/शिफ्ट।
◆ उपलब्ध ऊर्जा: भाप का दबाव उपलब्ध, विद्युत क्षमता, कोयला, तेल, गैस उपलब्ध।
◆ नियंत्रण आवश्यकताएं: क्या इनलेट और आउटलेट तापमान को स्वचालित रूप से नियंत्रित करने की आवश्यकता है।
◆ पाउडर संग्रह आवश्यकताओं: क्या एक बैग जाल स्थापित करना है, और पर्यावरण को निकास गैस की आवश्यकता है।
◆ अन्य विशेष आवश्यकताएं।
भुगतान परीक्षण सेवा:
हम बाजार अनुसंधान के लिए तैयारी अवधि के दौरान हमारी कंपनी के बिक्री विभाग द्वारा शुरू की गई उपयोगकर्ता आवश्यकता विशिष्टता (यूआरएस) के आधार पर सार्वजनिक, व्यापक और पेशेवर प्रश्नावली का पूरी तरह से जवाब देने के लिए नए और पुराने ग्राहकों का स्वागत करते हैं।
कंपनी इसे आपके लिए उपयोगकर्ताओं की विभिन्न भौतिक विशेषताओं, विभिन्न हीटिंग मोड, विभिन्न नियंत्रण आवश्यकताओं, विभिन्न आउटपुट मांगों, विभिन्न उत्पाद स्थितियों, विभिन्न कार्यशाला स्वभाव, विभिन्न स्वच्छ-इन-प्लेस आवश्यकताओं (सीआईपी), आदि के आधार पर डिज़ाइन कर सकती है। , ताकि विभिन्न उपयोगकर्ताओं की आवश्यकताओं को पूरा किया जा सके।
सुखाने की विशेषताओं की पुष्टि करने के लिए उपयोगकर्ताओं के परीक्षण के लिए कंपनी में सभी प्रकार की प्रयोगात्मक मशीनें सुसज्जित हैं।परीक्षण के लिए हमारी कंपनी में आने के लिए आपका स्वागत है।
