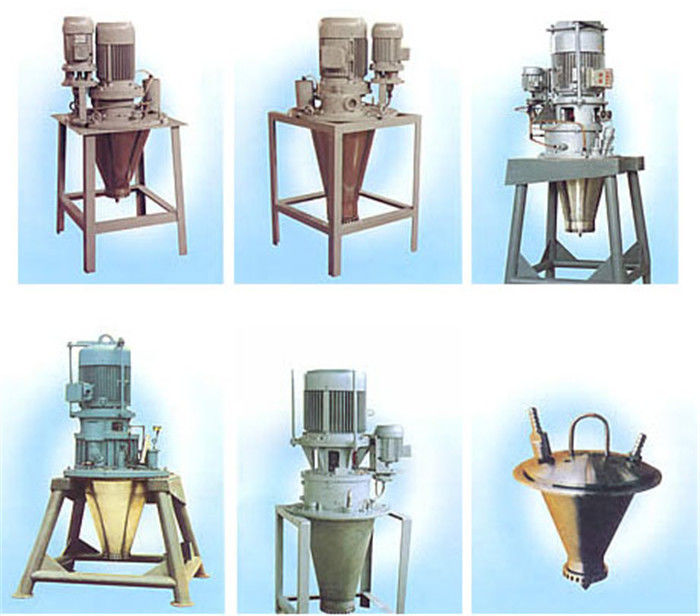

कोई रुकावट नहीं उच्च गति एसजीएस रोटरी एटमाइज़र

उत्पाद विवरण

उत्पाद विवरण

तीन का विवरण के प्रकार परमाणु:

1. रोटरी एटमाइज़र: इसका कार्य फ़ीड के विशिष्ट सतह क्षेत्र को बढ़ाना और पानी को जल्दी से वाष्पित करना है।घोल में तरलता की एक निश्चित डिग्री होनी चाहिए, और परमाणुकरण वस्तु घोल, उच्च पेस्ट द्रव, निलंबन या समाधान है।

2. दबाव परमाणु नोजल (डायाफ्राम पंप या उच्च दबाव पंप सीधे तरल घोल पर दबाव डालना, और फिर दबाव नोजल के माध्यम से सामग्री तरल को फैलाना और परमाणु करना, और दबाव की मदद से गर्म हवा के तरल पदार्थ में छितरी हुई धुंध बूंदों को स्प्रे करना। बीच में बाहर किया जाता है। क्योंकि नोजल एपर्चर छोटा है, उच्च दबाव स्ट्रीम पास होने के तुरंत बाद दबाव जारी किया जाता है, जिससे घोल एक फैला हुआ परमाणु उपचार प्राप्त करता है, और तेजी से बड़े पैमाने पर गर्मी विनिमय गर्म हवा के संपर्क से होता है)।

3. नोजल एटमाइज़र: यह संपीड़ित हवा द्वारा संग्रहीत काइनेटिक ऊर्जा का उपयोग भौतिक छिद्र में तुरंत छोड़ने के लिए करता है, ताकि सामग्री का प्रवाह अच्छी तरह से प्रभावित और छितरे और कट जाए, और फ़ीड परमाणु हो, और ठीक धुंध उच्च के साथ पूरी तरह से संपर्क करता है बड़े पैमाने पर गर्मी का उत्पादन करने के लिए टॉवर में हवा का तापमान, और अंत में एक शुष्क पाउडर उत्पाद प्राप्त किया जाता है।

एक रोटरी एटमाइज़र के विन्यास का संक्षिप्त परिचय

रोटरी एटमाइज़र केन्द्रापसारक स्प्रे सुखाने की मशीन का महत्वपूर्ण हिस्सा है, और इसका मॉड्यूलर संगठन, कॉम्पैक्ट, विश्वसनीय और टिकाऊ है, इसके अलावा इसका रखरखाव विशेष रूप से सुविधाजनक है।

1) गिअर में डालो

इस प्रकार की tr5ansmission विधि रोटरी एटमाइज़र गियर ड्राइव है, प्राथमिक मोटर लोचदार शाफ्ट युग्मन द्वारा गियरबॉक्स को जोड़ता है, और फिर गियरबॉक्स गियर की गति विनियमन द्वारा एक निश्चित उच्च गति सीमा में प्रिंसिपल शाफ्ट को घुमाता है।

2) एटमाइजिंग सिस्टम

फ़ीड तरल तरल पंप के माध्यम से गुजरता है और फ़ीड पाइप में प्रवेश करता है, फिर फ़ीड तरल वितरण प्लेट में उतरता है, और स्प्रे शाफ्ट के आंतरिक कक्ष में प्रवाहित होता है जो कि खाली शाफ्ट के माध्यम से मुख्य शाफ्ट कोन से जुड़ा होता है जो समान रूप से फ़ीड के कक्ष में वितरित होता है। तरल वितरण प्लेट।केन्द्रापसारक खींच के बल के तहत, फ़ीड तरल को छोटे परमाणु तरल के आकार के रूप में बाहर स्प्रे किया जाता है, और फिर धुंध बनाता है।

3) स्नेहन प्रणाली

बड़े आकार रोटरी एटमाइज़र दो गियर तेल पंप काम कर रहे हैं, मध्यम आकार और छोटे आकार के रोटरी एटमाइज़रएक गियर तेल पंप है, और हर तेल पंप में ड्राइव के रूप में एक मोटर है।तेल पंप तेल चूषण पाइप के माध्यम से तेल बॉक्स के चिकनाई को बाहर निकालता है और इसे कंडेनसर के माध्यम से गियरबॉक्स में स्थानांतरित करता है, तेल इंजेक्शन नोजल द्वारा उच्च गियर को लुब्रिकेट करता है, और रोलिंग बियरिंग्स को लुब्रिकेट करता है, जो गियरबॉक्स में और प्रिंसिपल शाफ्ट पर, द्वारा होता है। गियर के घुमाव के साथ उत्पादित तेल धुंध।

4) तेल रास्ता सुरक्षा अलार्म डिवाइस

रोटरी एटमाइज़रतेल की कमी की स्थिति में काम नहीं कर सकते।इसलिए, सुरक्षा अलार्म डिवाइस बड़े आकार और मध्यम आकार के इंजेक्शन कप के तेल के रास्ते पर तय किया गया है और सभी सामान्य आकार के इंजेक्शन कप को तेल के रास्ते के सुरक्षा कार्य को नियंत्रित करने और बचाने के लिए इलेक्ट्रिक संपर्क दबाव गेज से सुसज्जित किया गया है।जब तेल द्रव्यमान तेल स्तर रेखा के नीचे होता है या तेल पंप और पाइपलाइन में कुछ विफलताएं होती हैं, तो यह सामान्य रूप से काम नहीं कर सकता है, और अलार्म सिस्टम स्वचालित रूप से अलार्म देगा, प्राथमिक मोटर को तुल्यकालिक रूप से काट देगा, और फिर इंजेक्शन कप का संचालन बंद हो जाएगा।

5) सीलिंग डिवाइस

की चिकनाई रोटरी एटमाइज़रमुख्य शाफ्ट पर ऑइल रिटेनिंग स्लीव और डायरेक्ट बेयरिंग की सीट पर ऑइल रिटेनिंग ट्यूब द्वारा सील किया जाता है।(आकृति बी देखें) अपने सीलिंग प्रदर्शन को सुनिश्चित करने के लिए, हर बार मुख्य असर को बदलने के लिए, तेल को बनाए रखने वाली आस्तीन को समान रूप से नवीनीकृत करने की आवश्यकता होती है, और असंतुष्ट रहने वाले तेल को बनाए रखने के लिए पुन: उपयोग नहीं किया जा सकता है।जब तेल को बरकरार रखने वाली पाइप फैक्ट्री छोड़ देती है, तो इसे सील कर दिया जाता है और इसे तेज कर दिया जाता है, और यह परीक्षण किया जाता है कि क्या यह तेल लीक करता है।सामान्य रिसाव और रखरखाव के दौरान इस हिस्से को अलग करना अनावश्यक है, तेल रिसाव से बचना।

यह मशीन सीलिंग डिवाइस सामान्य जरूरतों को पूरा कर सकती है, अगर ग्राहकों की कुछ विशेष मांगें हैं, तो आप एयर सीलिंग डिवाइस का एक सेट जोड़ सकते हैं।

6) तेल कूलर प्रणाली

सुखाने कक्ष के कारण तुलनात्मक रूप से उच्च आंतरिक तापमान, यह सुनिश्चित करने के लिए कि सामान्य रूप से काम करने के लिए सुखाने टॉवर के शीर्ष पर तय केन्द्रापसारक स्प्रे, 70 ℃ के तहत चिकनाई के तापमान को नियंत्रित करता है, इसलिए सभी प्रकार के दर्पण में एक स्टेनलेस स्टील तेल कूलर प्रणाली तय की गई है रोटरी एटमाइज़रतेल कूलर में पानी की आपूर्ति के लिए पानी की आपूर्ति या पानी पंप का उपयोग करें, पानी के इनलेट पाइप को निचले पाइप युग्मन के साथ जोड़ा जाना चाहिए।साइकलिंग के बाद पानी के पाइप कपलिंग से स्वचालित रूप से निकलता है, और पानी का प्रवाह 60 ℃ के नीचे पानी के तापमान को नियंत्रित करने के लिए उचित है।अगर ग्राहकों की कोई मांग है, तो इसे एयर-कूलिंग यूनिट में जोड़ा जा सकता है।
