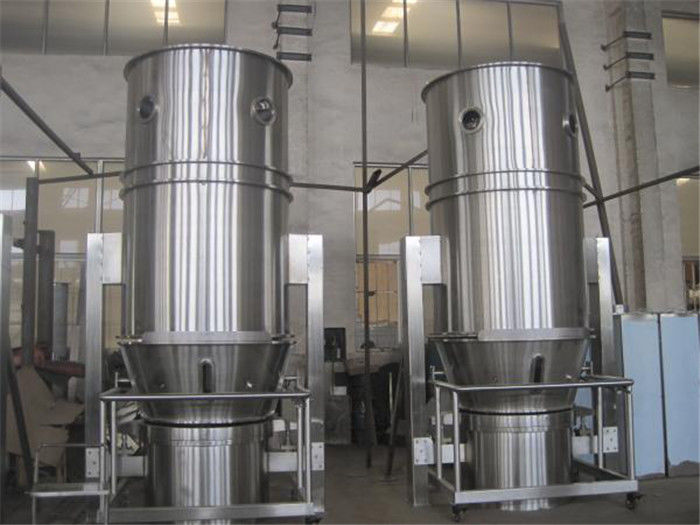

1.5 एम 3 / मिनट 6200 मिमी एफजी वर्टिकल फ्लुइडाइज्ड बेड ड्रायर

FG (द्रव बेड ड्रायर) (एफबीडी ड्रायर) / कार्यक्षेत्र दवा द्रव बिस्तर सुखाने की मशीन ( द्रव बिस्तर सुखाने मशीन )

सामान्य विवरण

द्रवित बिस्तर सुखाने का उपयोग पूरे पाउडर प्रसंस्करण उद्योग में किया जा सकता है।फार्मास्युटिकल उद्योग में, इस अभिनव पद्धति ने समय लेने वाली ट्रे को बहुत पहले सूखने की जगह दी है: द्रवित बिस्तर सुखाने के साथ सुखाने की प्रक्रिया सुखाने ओवन में सुखाने के समय को लगभग बीस गुना कम कर देती है।इसके अलावा, द्रवित बिस्तर सुखाने ट्रे में असमान सुखाने की तुलना में नियंत्रित और समान सुखाने की स्थिति प्रदान करता है।

उत्पाद विवरण:

तकनीकी पैमाने

टिप्पणियाँ:

तापमान: परिवेश से एडजस्टेबल 120 ℃;

संग्रह दर:> 99%

ऑपरेशन का समय: 15 ~ 30 मिनट (सामग्री पर निर्भर करता है)

अंतिम उत्पाद की सामग्री: ~ 0.2%

शोर: ≤75 डीबी

सिद्धांत:

ताजा हवा को दो या तीन फिल्टर द्वारा फ़िल्टर किया जाता है और फिर हीटिंग के लिए हीटिंग सिस्टम में प्रवेश करता है।गर्म होने के बाद, गर्म हवा सूखने वाले कक्ष में प्रवेश करती है और एफबीडी के कटोरे में सामग्री को उड़ा देती है और सामग्री को द्रवण की स्थिति में आने देती है।इस अवधि के दौरान, सामग्री सूख जाती है।जब ग्राहक मशीन का उपयोग करते हैं, तो वे प्रक्रिया और मापदंडों को प्रक्रिया की आवश्यकताओं के अनुसार सेट कर सकते हैं, और फिर मशीन शुरू कर सकते हैं।

FG-B फ्लुइड-बेड ड्रायर और FBG 2 बार शॉक रेजिस्टेंस फ्लुइड बेड ड्रायर फ़ार्मास्युटिकल, फूड, फीड, केमिकल इंडस्ट्रीज में सुखाने वाले पाउडर और कणों के लिए लोकप्रिय हैं।एक द्रवित बिस्तर ठोस कणों का एक बिस्तर होता है जिसमें हवा की एक धारा होती है जो कणों के माध्यम से ऊपर की ओर गति से गुजरती है।जैसे-जैसे वायु कण-शय्या के माध्यम से यात्रा करती है, कण उबले हुए पानी के रूप में व्यवहार करते हैं।सक्रिय गति बेहतर मिश्रण की क्षमता पैदा करती है और एक इज़ोटेर्मल संपत्ति का परिणाम देती है।बुदबुदाहट वाले द्रवित बिस्तर में द्रवीकृत कणों के द्रव्यमान के भीतर कोई तापमान ढाल मौजूद नहीं होता है।क्योंकि हवा के तापमान और मात्रा को ठीक से समायोजित किया जा सकता है, यह प्रक्रिया तेज गर्मी हस्तांतरण को प्राप्त करती है, जिससे यह उत्पाद पर बहुत ही कुशल है, फिर भी कोमल है।

संयंत्र की संरचना:

1. INLET AHU

इनलेट AHU में प्राथमिक फ़िल्टर (G4), पोस्ट फ़िल्टर (F8), उच्च दक्षता फ़िल्टर (H13) और सटीक तापमान नियंत्रण के साथ हीटर शामिल हैं।इनलेट वायु प्रवाह, गति और दबाव चर और नियंत्रणीय हैं।हीटर के लिए, यह भाप रेडिएटर, विद्युत हीटर, गैस भट्ठी और इतने पर हो सकता है।

2. मुख्य शारीरिक संरचना

मुख्य शरीर संरचना में नीचे का कटोरा, ट्रॉली के साथ चल उत्पाद का कटोरा, द्रवित कक्ष, विस्तार कक्ष / फ़िल्टर आवास शामिल हैं।नीचे का कटोरा, उत्पाद कंटेनर और द्रवित कक्ष विश्वसनीय सील को आश्वस्त करने के लिए संपीड़ित वायु निरीक्षण सेंसर के साथ सील किए गए inflatable सिलिकॉन गैसकेट हैं।

3. उत्पाद फिल्टर

विश्वसनीय सीलिंग का आश्वासन देने के लिए संपीड़ित वायु निरीक्षण सेंसर के साथ विस्तार कक्ष भीतरी सतहों के बीच दो टुकड़ों में डबल संरचित बैग फिल्टर (केस अनुरोध में, उपलब्ध स्टेनलेस स्टील फिल्टर) inflatable सिलिकॉन गैसकेट है।प्रसंस्करण चरण के दौरान उत्पाद सुरक्षा को सुरक्षित करने के लिए एक धूल सेंसर निकास पाइपिंग पर लगाया जाता है और नियंत्रण प्रणाली से इंटरलॉक किया जाता है।

4. परीक्षा AHU

निकास धूल संग्रह फिल्टर पर्यावरण के अनुकूल डिज़ाइन किया गया है।

फ़ीचर:

द्रवीकरण बिस्तर की संरचना गोल है ताकि मृत कोने से बचा जा सके।हॉपर के अंदर कच्चे माल के ढेर से बचने और प्रवाह की नहर बनाने के लिए एक सरगर्मी उपकरण है।दाने को पलटने की विधि के माध्यम से छुट्टी दी जाती है।यह बहुत सुविधाजनक और भरा हुआ है।डिस्चार्ज किए गए सिस्टम को अनुरोध के रूप में डिज़ाइन किया जा सकता है।

यह नकारात्मक दबाव और सील की स्थितियों में संचालित होता है।हवा को फ़िल्टर किया जाता है।इसलिए यह ऑपरेशन में सरल और सफाई के लिए सुविधाजनक है।यह एक आदर्श उपकरण है जो जीएमपी की आवश्यकताओं के अनुरूप है।

प्रक्रिया के लिए वेरिएंट स्प्रे ग्रैनुलेशन, स्प्रे एग्लोमिनेशन या स्प्रे कोटिंग करते हैं, यह ध्यान दिया जाना चाहिए कि न केवल नमी को वाष्पीकृत करने की आवश्यकता है जब तक कि यह एक निर्धारित अवशिष्ट मूल्य तक नहीं पहुंच गया है, लेकिन यह भी कि सुखाने की प्रक्रिया पूरी स्प्रे प्रक्रिया के दौरान होती है।बहुत अधिक इनलेट हवा का तापमान अपर्याप्त तरल पुलों, अस्थिर दानेदार संरचनाओं या अशुभ दिखने वाली फिल्मों को जन्म दे सकता है।

मध्यम के तेजी से गर्मी संचरण को प्राप्त करने के लिए द्रव बिस्तर।

अनुप्रयोग:

मशीन का उपयोग मुख्य रूप से दवा, खाद्य पदार्थों, रासायनिक और कुछ अन्य उद्योगों से पाउडर या कणिकाओं को सुखाने के लिए किया जाता है।

वैकल्पिक चीज़ें:

1. 2Bar और 10Bar पाउडर विस्तार

विश्वसनीय ग्राउंडिंग डिवाइस के साथ ऑपरेटर, उपकरण और पर्यावरण सुरक्षा सुनिश्चित करने के लिए 2bar और 10bar पाउडर विस्फोट प्रूफ डिज़ाइन चयन करने योग्य है।

2. लिफ्टिंग मशीन द्वारा उत्पाद चार्ज करना

वैक्यूम ट्रांसफर मशीन द्वारा उत्पाद चार्ज करना। अनुरोध पर मशीन के लिए 3. दीवार-दीवार संरचना

प्रोसेस फ़्लो चार्ट

द्रव बिस्तर सूखाएर फार्मास्यूटिकल्स के लिए
