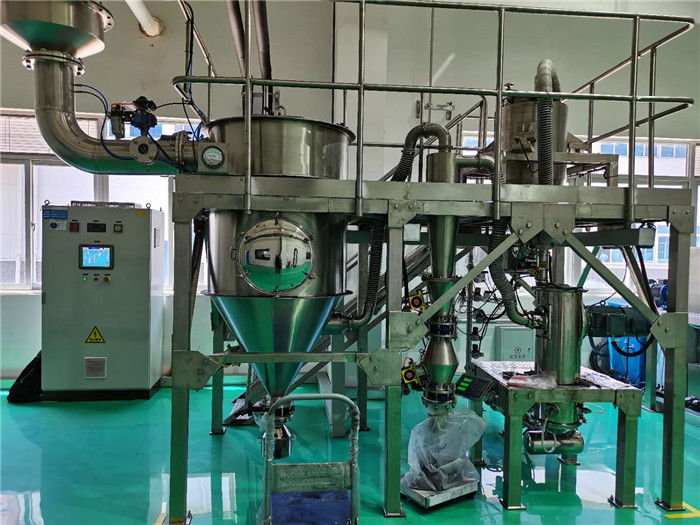

एसजीएस उच्च Reproducibility 300kg QLM जेट मिल मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XIANDAO |
| प्रमाणन: | CE / UL / SGS / EAC / CR – TU |
| मॉडल संख्या: | QLM |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 8 ~ 18 सप्ताह |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 20 सेट |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | जेट मिल मशीन | आवेदन: | खाद्य पदार्थों / दवा |
|---|---|---|---|
| मोटर: | SEW एबीबी सीमेंस | क्षमता: | 30 ~ 300 किलो |
| बिजली की आपूर्ति: | स्वनिर्धारित | दस्तावेज़: | एफएटी / आईक्यू / ओक्यू / पीक्यू |
| MOC: | SUS316 / SUS304 /, ईटीसी | ब्रांड: | Xiandao |
| प्रमुखता देना: | 300kg जेट मिल मशीन,QLM जेट मिल मशीन,0.7MPa खाद्य pulverizer मशीन |
||
उत्पाद विवरण
QLM सीरीज जेट मिल
आवेदन:
अधातु अयस्क, इलेक्ट्रॉनिक सामग्री, रासायनिक उद्योग, नई सामग्री, अपघर्षक, आग रोक, दुर्लभ पृथ्वी, चीनी मिट्टी की चीज़ें, धातु पाउडर, टोनर, कीटनाशक, दवा।
उत्पाद विवरण
| आवेदन: | खाद्य पदार्थों / औषधि | मोटर: | SEW एबीबी सीमेंस |
| बिजली की आपूर्ति: | स्वनिर्धारित | क्षमता: | 30 ~ 300 किग्रा |
| दस्तावेज़: | एफएटी / आईक्यू / ओक्यू / पीक्यू | MOC: | SUS316 / SUS304 /, ईटीसी |
सिद्धांत
संपीड़ित हवा को लवल नोजल के माध्यम से सुपरसोनिक वायु प्रवाह में त्वरित किया जाता है, और फिर सामग्री को द्रवित करने के लिए इसे कुचल क्षेत्र में इंजेक्ट किया जाता है (हवा का प्रवाह द्रवित बिस्तर पर फैलता है और एक दूसरे के साथ तैरता और उबलता और टकराता है, इसलिए प्रत्येक कण में गति होती है एक ही आंदोलन की स्थिति।कम्यूटेशन क्षेत्र में, त्वरित कण नलिका के चौराहे पर एक दूसरे से टकराते हैं।कुचले हुए पदार्थों को अपडेशन द्वारा वर्गीकरण क्षेत्र में पहुँचाया जाता है, और सूक्ष्म आकार की आवश्यकताओं को पूरा करने वाले महीन पाउडर को क्षैतिज रूप से व्यवस्थित वर्गीकरण पहिया द्वारा जांचा जाता है, और कण आकार की आवश्यकताओं को पूरा करने में असफल पाउडर आगे के लिए पीस क्षेत्र में वापस आ जाता है। पीसना।वायु प्रवाह के साथ उच्च दक्षता वाले चक्रवात विभाजक में योग्य महीन चूर्ण एकत्र किया जाता है, और गैस युक्त धूल को धूल कलेक्टर द्वारा फ़िल्टर किया जाता है और शुद्ध किया जाता है और फिर वायुमंडल में छोड़ दिया जाता है।
तकनीकी निर्देश
| नमूना | QLM- I | QLM-1.5 | QLM-II | QLM-III | QLM-3.5 | QLM-IV | QLM- वी |
| फ़ीड आकार मिमी | <३ | <३ | <३ | <३ | <३ | <३ | <३ |
| उत्पाद का आकार μm | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| क्षमता कारक | 0.024 है | 0.075 | 0.16 | 0.4 | 0.5 | 1 | 3.5 |
| नोजल की संख्या | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| मेजबान आकार सेमी | 5016X50 | 8025X80 | 6035X160 | 20041X200 | 8052X280 | 6070x260 | 68102X568 |
| फिल्टर क्षेत्र एम 2 | 3 | 10 | 16-20 | 26-42 | 42-47 | 47-60 | 170 |
| व्हील मोटर पावर का वर्गीकरण | 1.1 | 3 | 4 | 5.5 | 7.5 | 15 (11) | 15 (11) × 3 |
| अधिकतम गति आरपीएम | 18000 | 12000 | 8000 | 6000 है | 6000 है | 4000 | 4 (5) 000 |
| एयर कंप्रेसर दबाव ≥ एमपीए | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| एयर कंप्रेसर एयर अमोन एम 3 / मिनट | 3 | 6 | 10 | २० | २० | 40 | 120 (100) |
| उच्च दबाव प्रशंसक शक्ति kw | 2.2 | 2.2 | 4 | 7.5 | 7.5 | १.5.५ है | 45 (55) |
| जेट मिल पावर के.डब्ल्यू | 3.3 | 9 | 10 | 15 | 18 | 35 | 108 (65) |
| मानक संचालन स्थान (एम) | 2 × 2 × 2 | 4 × 2 × 4 | 6 × 3 × 6 | 7 × 4 × 6 | 7 × 4 × 6 | 9 × 4 × 9 | 18 × 12 × 11 |
नोट: जेट मिल की शक्ति में हवा कंप्रेसर शामिल नहीं है;ऊर्जा की खपत (kWh) = शक्ति × 0.7।
एफखाती है:
◇ कण आकार वितरण सांद्रता: क्रशिंग फेनोमेनन पर नहीं और "आकार से मुक्त"
कच्चे माल की एक छोटी राशि से स्टार्टअप, उच्च उपज, योग्य उत्पादों के बाद स्थिर संचालन
(स्थिर संचालन, उच्च प्रजनन क्षमता (उच्च प्रजनन शक्ति) का अर्थ है कि यह स्थिर है और हर बार एक ही ग्रैन्युलैरिटी रख सकता है) और विश्वसनीयता;सैन्य गुणवत्ता, टिकाऊ;
; सुंदरता: D97: 3-100 μ मीटर;सीरियल उत्पादन: 2-5000 किलो / घंटा
, स्वचालित एक कुंजी स्टार्ट स्टॉप (वैकल्पिक टच स्क्रीन), स्वचालित कार्यक्रम या मैनुअल नियंत्रण
◇ अच्छी सार्वभौमिकता: विभिन्न नरम और कठोर, हल्के और भारी सामग्री;अच्छा कण आकारिकी और कोई प्रवेश नहीं
Or मुख्य इंजन को बाहरी हवा को पूरक करने या नमी को अवशोषित करने की आवश्यकता नहीं है, और प्रवाह क्षेत्र स्थिर है और गुणवत्ता समान है
: नोजल बदलने के लिए केवल पीस चैम्बर की plexiglass अवलोकन विंडो को खोलने की जरूरत है: सुविधाजनक और तेज
◇ केवल स्वच्छ संपीड़ित गैस नोजल से गुजरती है, इसलिए उत्पाद की गुणवत्ता प्रभावित नहीं होगी यदि पहनने में बहुत हल्का है
Dead मुख्य मशीन के तल पर संचित सामग्री का कोई मृत कोण नहीं है, और सफाई पूर्ण है;टेलिंग क्विक डिस्चार्ज डिवाइस
◇ मोटर सीधे वर्गीकृत पहिया (सरल निर्माण; आसान रखरखाव; स्थिर बारी) के साथ जुड़ा हुआ है एक विशेष डिजाइन जो बीयरिंगों को घुसने से सामग्री को रोकता है।
Fin स्थिर संचालन व्यवहार जो श्रेष्ठता और जुर्माना उपज के सर्वोत्तम संभावित निरंतरता की गारंटी देता है
With QLM श्रृंखला जेट मिलें बारीकी से कण आकार के वितरण के साथ अंत उत्पादों का निर्माण करती हैं और सटीक सीमा होती हैं।
Low QLM सीरीज़ जेट मिल्स संचालन में बेहद कम हैं और इन्हें मो की कठोरता के साथ 9.5 तक की सामग्री के लिए नियोजित किया जा सकता है।
