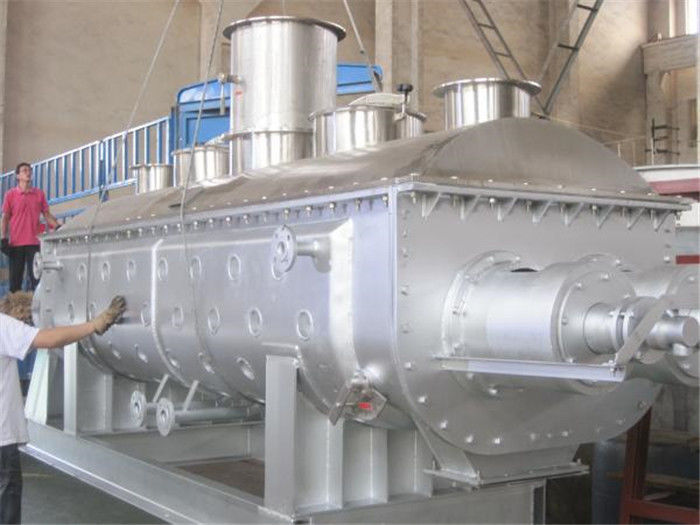

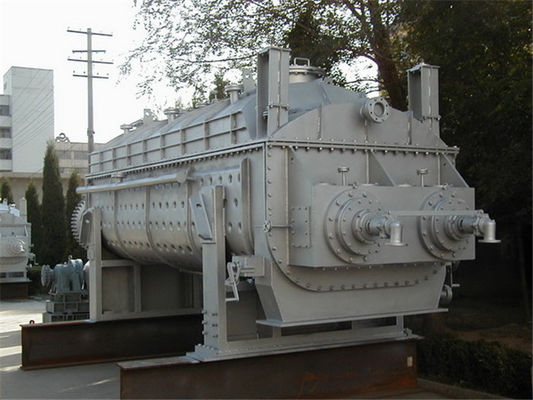

उच्च ताप क्षमता 20rpm KJG खोखले ब्लेड ड्रायर

उत्पाद विवरण

KJG श्रृंखला खोखले पैडल ड्रायर (खोखले इम्पेलर ड्रायर) (पैडल ड्रायर)

KJG खोखले ब्लेड ड्रायर परोक्ष रूप से गर्मी या पेस्ट, कणिकाओं, पाउडर और slurries में सामग्री को ठंडा कर सकते हैं।यह सुखाने, शीतलन, हीटिंग, नसबंदी, प्रतिक्रिया और कम तापमान दहन की इकाई प्रक्रिया को भी पूरा कर सकता है।उपकरण में विशेष गर्मी-स्थानांतरण सरगर्मी ब्लेड कील प्रकार में उच्च गर्मी-स्थानांतरण दक्षता है और इसकी गर्मी-स्थानांतरण सतह में स्वयं-सफाई कार्य है।

उत्पाद विवरण

आम विवरण:

सामग्री के पेस्ट, कण, पाउडर और घोल को सुखाने या ठंडा करने के लिए उपयुक्त, कम तापमान के तहत सुखाने, ठंडा करने, गर्म करने, स्टरलाइज़ करने, प्रतिक्रिया करने और दहन करने की प्रक्रिया करें।विशेष सरगर्मी और हीटिंग ट्रांसफर ब्लेड, उच्च गर्मी हस्तांतरण दक्षता बनाता है, और स्वयं-सफाई फ़ंक्शन प्रदान करता है।विशेष ठोड़ी के आकार की सरगर्मी और गर्मी हस्तांतरण ब्लेड में उच्च हीटिंग दक्षता और हीटिंग ट्रांसफरिंग सतह की स्वयं-सफाई फ़ंक्शन है।

खोखले कील के आकार के ब्लेड खोखले शाफ्ट पर केंद्रित होते हैं।खोखले शाफ्ट से ब्लेड के माध्यम से हीट मीडिया प्रवाह।प्रभावी मात्रा में गर्मी हस्तांतरण क्षेत्र बहुत अधिक है।हीटिंग मीडिया का तापमान रेंज -40 ℃ से 320 ℃ है।यह भाप, या तरल अवस्था, जैसे कि भाप, थर्मल तेल आदि हो सकता है, अप्रत्यक्ष ताप होता है, हवा से कोई गर्मी नहीं होती है।गर्मी इन्सुलेशन परतों के खो जाने को छोड़कर सामग्री को सुखाने के लिए सभी गर्मी का उपयोग किया जाता है।पच्चर के आकार के ब्लेड की सतह में स्व-सफाई कार्य होता है।उत्पाद कणों के सापेक्ष आंदोलनों और पच्चर के आकार की सतह की सफाई की कार्रवाई को प्रभावित करता है, इससे पच्चर के आकार की सतह से जुड़ी सामग्री को साफ किया जा सकता है, इसलिए काम के दौरान गर्मी हस्तांतरण सतह की सफाई रखने के लिए।खोखले ब्लेड ड्रायर का खोल Ω के आकार का होता है, और खोखले सरगर्मी शाफ्ट के 2 या 4 टुकड़े आमतौर पर खोल में सुसज्जित होते हैं।सामग्री के किसी भी रिसाव से बचने के लिए या सामग्री विलायक वाष्प को इकट्ठा करने के लिए, शेल के साथ सील टर्मिनल कवर और शीर्ष कवर है।डिस्चार्ज पोर्ट को सामग्री स्तर की ऊँचाई सुनिश्चित करने के लिए एक अवरुद्ध प्लेट के साथ प्रदान किया जाता है, ताकि गर्मी हस्तांतरण सतह पूरी तरह से सामग्री से ढक जाए और सतह के योगदान को पूरी तरह से प्रदर्शित कर सके। रोटेशन कनेक्टर, जैकेट के खोल और खोखले सरगर्मी के माध्यम से गर्मी हस्तांतरण मीडिया प्रवाह। शाफ़्ट।सबसे अच्छा हस्तांतरण प्रभाव सुनिश्चित करने के लिए, खोखले सरगर्मी शाफ्ट अलग-अलग हीटिंग मीडिया के अनुसार अलग-अलग आंतरिक संरचना को अपनाता है।

तकनीकी मापदंड:

Refs।विशेषता पैरामीटर की सूची

नोट: कुछ पैरामीटर समायोजित किए गए हैं, और वास्तविक डिज़ाइन के अधीन हैं।

कार्य सिद्धांत:

खोखले पैडल ड्रायर की गर्मी हस्तांतरण सतहों में पैडल, सरगर्मी शाफ्ट और दीवार की सतह शामिल थी।और पैडल का हीट ट्रांसफर क्षेत्र बहुत बड़ा है, इसलिए उपकरण की संरचना कॉम्पैक्ट है और यूनिट वॉल्यूम का हीट ट्रांसफर क्षेत्र अधिक है।सरगर्मी और मिश्रण सामग्री का टेंपरेचर टर्नओवर बनाते हैं, ताकि सामग्री को उच्च गर्मी हस्तांतरण गुणांक मिल सके, व्यस्त क्षेत्र और स्थान छोटा हो और पौधे की पूंजी लागत बच जाए। लेकिन विशेष रूप से चप्पू की संरचना विशेष है, इस अवधि के दौरान, सामग्री विल extruded और loosed, सुखाने को मजबूत किया।सुखाने कक्ष का लोडिंग अनुपात उच्च है, यह 80 ~ 90% हो सकता है, सुखाने की गति को कुछ मिनटों से कुछ घंटों तक खिला गति, सरगर्मी शाफ्ट की रोटरी गति और लोडिंग अनुपात को विनियमित करके किया जा सकता है।और फीडिंग पोर्ट से लेकर डिस्चार्जिंग पोर्ट तक सामग्री की आवाजाही मूल रूप से पिस्टन गति है।इसका निवास समय वितरण संकीर्ण है, इसलिए उत्पाद की नमी एक समान है।सरगर्मी शाफ्ट पर पैडल में एक निश्चित अक्षीय कोण होता है, इसलिए यह लगातार सामग्री को सूख सकता है।

उपकरणों की संरचना:

संरचना को पेश करने के लिए उदाहरण के लिए डबल-शाफ्ट प्रकार लेना (पैडल ड्रायर में एकल शाफ्ट, डबल शाफ्ट और चार-शाफ्ट प्रकार शामिल हैं)।इसमें जैकेट के साथ डब्ल्यू के आकार का खोल, ऊपरी आवरण, पैडल के साथ दो खोखले शाफ्ट, दो अंत कवर, कुंडा संयुक्त, लचीली धातु ट्यूबिंग ट्रांसमिशन तंत्र शामिल है जिसमें गियर और चेन व्हील और आदि शामिल हैं।

उपकरण के कोर दो खोखले शाफ्ट हैं और शाफ्ट पर वेल्डेड खोखले पैडल हैं।पैडल का आकार वेज-आकार की खोखली हेमी-गोलाकार आकृति है, इसके अंदर इनपुट हीटिंग माध्यम हो सकता है।सरगर्मी फ़ंक्शन को छोड़कर, यह हीट ट्रांसफर डिवाइस भी है। पैड की मुख्य हीट ट्रांसफर सतहें ढलान की सतह होती हैं। ढलान की सतह के साथ जब मटेरियल कॉन्टैक्ट्स होते हैं, तो ग्रेन्युल चप्पू के घूमने के साथ ढलान की सतह से दूर खिसक जाएगा।यह सक्षम कर सकता है कि गर्मी हस्तांतरण लगातार नवीनीकृत किया जाता है, इसलिए गर्मी हस्तांतरण को मजबूत किया जाता है।पैडल के त्रिकोण तल पर खुरचने वाला ब्लेड होता है, यह नीचे जमा होने वाली सामग्री को झाडू कर सकता है, जिससे यह मृत कोने से बच सकता है।

पैडल के वितरण और प्रत्येक भाग के आकार के लिए कुछ उपकरण हैं। और खिला क्षेत्र, सुखाने क्षेत्र और निर्वहन क्षेत्र में, न केवल पैडल हैं, बल्कि पूरक इकाई भी है, यह मशीन को सुनिश्चित रूप से काम कर सकता है, और सूखा समान रूप से।अधिक से अधिक, निवास समय को विनियमित किया जा सकता है।

एसंयम

पैडल ड्रायर को भोजन, रसायन, पेट्रोकेमिकल, डाई, औद्योगिक कीचड़, आदि में सफलतापूर्वक उपयोग किया गया है। गर्मी हस्तांतरण, शीतलन, सरगर्मी की विशेषताएं निम्नलिखित यूनिट संचालन को पूरा करने के लिए उपकरण सक्षम करती हैं: कैल्सीनेशन (कम तापमान), शीतलन, सुखाने (विलायक) वसूली), हीटिंग (पिघलने), प्रतिक्रिया और नसबंदी।मिश्रण ब्लेड, एक ही समय में, गर्मी हस्तांतरण सतहों हैं, और इससे यूनिट वॉल्यूम में गर्मी हस्तांतरण क्षेत्र बढ़ जाता है, प्रसंस्करण समय छोटा होता है।वेज ब्लेड न केवल हीट ट्रांसफर सतह का कार्य करता है, बल्कि स्वयं सफाई फ़ंक्शन भी रखता है।संपीड़न - विस्तार मिश्रण फ़ंक्शन सामग्री को मिश्रित भी बनाता है।सामग्री को अक्षीय के साथ "पिस्टन-प्रवाह" के रूप में स्थानांतरित करने के लिए बनाया गया है, और अक्षीय अंतराल में, सामग्री का तापमान, आर्द्रता और मिश्रितता ढाल बहुत छोटा है।
1. थर्मल प्रवाहकीय तेल को हीटिंग माध्यम के रूप में लागू किया जाता है, पैडल ड्रायर कम तापमान की समाप्ति को पूरा करता है।जैसे: डायहाइड्रेट कैल्शियम सल्फेट (CaSO4 2 H2O), कैल्शियम Hulphate में 1/2 H2O (Ca SO4। 1/2 H2O) के साथ कैलक्लाइंड।सोडियम बाइकार्बोनेट (NaHCO3) सोडा ऐश (Na2 CO3), आदि में कैलक्लाइंड होता है।
2. ठंडा करने के माध्यम के साथ, जैसे पानी, शीतलन नमकीन आदि को पंप किया जाता है, पैडल ड्रायर को ठंडा करने के लिए इस्तेमाल किया जा सकता है।जैसे: सोडियम कार्बोनेट उद्योग में उपयोग किए जाने वाले पैडल क्षार कूलर ने ऑपरेशन लागत को कम करने के लिए पुराने जमाने के एयर-कूलिंग क्षार कूलर, ऊर्जा की बचत और अंत में गैस उपचार उपकरण की जगह ले ली है।इसका उपयोग टाइटेनियम डाइऑक्साइड, फेरो-निकल पाउडर और विभिन्न प्रकार के पाउडर और दानेदार सामग्री को ठंडा करने के लिए भी किया जा सकता है।1000 ℃ से, एकल मशीन सामग्री पर 40 ℃ से कम तक ठंडा किया जा सकता है।
3. ड्रायर के मुख्य कार्य: गर्म हवा का उपयोग किए बिना, यह एक ट्रैक्टेबल या प्रबंधनीय आदर्श स्थिति में विलायक वसूली, ऊर्जा की खपत और पर्यावरण नियंत्रण बना सकता है।यह विशेष रूप से उन सामग्रियों के अनुकूल होता है जिन्हें विलायक, थर्मल संवेदनशील सामग्री को पुनर्प्राप्त करने की आवश्यकता होती है जो ज्वलनशील और ऑक्सीकरण करने में आसान होती है।यह ठीक रसायन उद्योग, पेट्रो रसायन उद्योग और डाई उद्योग में व्यापक रूप से उपयोग किया गया है।
4. अक्षीय अंतराल में, तापमान, आर्द्रता और मिश्रितता की एकरूपता, उपकरण को गर्म या पिघलने या कुछ ठोस पदार्थों की प्रतिक्रिया के लिए उपयोग करने में सक्षम बनाता है।इसका उपयोग यौगिक उर्वरक और संशोधित स्टार्च उद्योगों में सफलतापूर्वक किया गया है।ब्लेड ड्रायर का उपयोग भोजन और आटे के लिए नसबंदी प्रक्रिया के लिए किया जा सकता है।यूनिट प्रभावी मात्रा में बड़ा हीटिंग क्षेत्र जल्द ही नसबंदी तापमान के लिए सामग्री को गर्म कर सकता है, लंबे समय तक हीटिंग के कारण सामग्री की गुणवत्ता में बदलाव से बच सकता है।

आवेदन के लिए स्कोप सामग्रीरों
पेट्रोकेमिकल उद्योग: पॉलीओलफिन पाउडर, पॉली कार्बोनेट राल, उच्च और निम्न घनत्व पॉलीथीन, रैखिक कम घनत्व पॉलीथीन, पॉलीसेकेटल कण, नायलॉन 6, नायलॉन 66, नायलॉन 12, सेलूलोज़ एसीटेट फाइबर, पीपीएस, एलिल राल, इंजीनियरिंग प्लास्टिक, पीवीसी, पॉलीविनाइल अल्कोहल, पॉलीस्टाइनिन। , पॉलीप्रोपाइलीन, पॉलिएस्टर, पॉली फॉर्मल्डिहाइड और स्टाइलिन - एक्रिलोनिट्राइल कोपोलिमर और एथिलीन - प्रोपलीन कोपोलिअमराइजेशन।
पर्यावरण संरक्षण उद्योग: पीटीए सीवेज कीचड़, इलेक्ट्रोप्लेटिंग कीचड़ पानी, बॉयलर कालिख, दवा अपशिष्ट, चीनी मिल अपशिष्ट अवशेष, पेटू पाउडर कारखाने अपशिष्ट अवशेष, कोयला फ्लाई ऐश।
फ़ीड उद्योग: सोया सॉस अवशेष (ऑफस्कम), अस्थि आधार (मैट्रिक्स) फ़ीड, डिस्टिलर के अनाज, खाद्य पदार्थों की एड़ी, सेब के अवशेष, संतरे के छिलके (त्वचा), सोयाबीन भोजन, चिकन हड्डी फ़ीड, मछली भोजन, फ़ीड योजक, जैविक कीचड़।

खाद्य पदार्थों का उद्योग: स्टार्च, कोको बीन, निबल।

रासायनिक उद्योग: सोडियम कार्बोनेट, एनपीके यौगिक उर्वरक, काओलिन, बेंटोनाइट, सफेद कार्बन ब्लैक, कंडक्टेक्स, फॉस्फोगाइप्सम, ऑक्सीकरण सोडियम फ्लोराइड, लाइम नाइट्रेड, मैग्नीशियम कार्बोनेट, सोडियम साइनाइड, शांतोगस्ट्रिन, बेरियम सल्फेट, एनालाइन, कैल्शियम कार्बोनेट, डाईस्टफ, आण्विक छलनी। सैपोनिन

सुविधाएं

1. पैडल ड्रायर की गर्मी की खपत कम होती है: अप्रत्यक्ष ताप के कारण हवा से कोई गर्मी नहीं होती है;ड्रायर की बाहरी दीवार के साथ कोई गर्मी इन्सुलेशन परत नहीं है।सामग्री के घोल को सुखाने के लिए 1 किलो पानी को भाप देने के लिए 1.2 किलोग्राम भाप की खपत होती है।

2. ब्लेड ड्रायर पर निवेश करने की कम लागत: यूनिट प्रभावी मात्रा में बड़ी गर्मी हस्तांतरण सतह होती है, इसलिए प्रसंस्करण समय छोटा होता है।उपकरण का आकार कम हो जाता है, क्योंकि भवन क्षेत्र और भवन की जगह को बहुत कम कर देगा।

3. संसाधित की जाने वाली सामग्री की सीमा विस्तृत है: गर्मी संवेदनशील सामग्री और उच्च तापमान के तहत संसाधित होने वाली सामग्रियों को अलग-अलग हीटिंग मीडिया के साथ संसाधित किया जा सकता है।सामान्य मीडिया हैं: भाप, थर्मल तेल, गर्म पानी और ठंडा पानी।यह निरंतर या बैच ऑपरेशन हो सकता है, व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है।

4. प्रदूषण कम होता है: बिना हवा या हवा के प्रवेश के बिना, बहुत कम पाउडर प्रवेश होता है, इस प्रकार कम सामग्री खो जाती है।विलायक वाष्पित बहुत कम है, इसे संसाधित करना आसान है।उस सामग्री के लिए जो प्रदूषण या विलायक को बरामद करने का कारण हो सकती है, वह सील परिसंचरण को अपना सकती है।

5. ऑपरेशन की लागत कम है: सामान्य ऑपरेशन के लिए 1 घंटे / दिन।ऑपरेटर पर्याप्त है।कम सरगर्मी गति और उचित संरचना, पहना राशि कुछ है, और रखरखाव शुल्क कम है।

6. स्थिर संचालन: भौतिक कण पूरी तरह से गर्मी हस्तांतरण सतह से संपर्क करते हैं, क्योंकि विशेष आकार और चोक के आकार वाले ब्लेड के प्रफुल्लित करने वाले प्रभाव के कारण।तापमान, आर्द्रता और मिश्रितता का ढाल (या अंतर) विभिन्न अक्षीय क्षेत्र में बहुत छोटा है, इसलिए प्रक्रिया की स्थिरता सुनिश्चित करने के लिए।

7. अप्रत्यक्ष रूप से गर्मी, सामग्री को प्रदूषित नहीं किया जा सकता है।

8. पैडल शाफ्ट की रोटरी गति कम है, यह उत्पाद के आकार और संपत्ति को नष्ट नहीं करेगा।

फ्लो चार्ट
