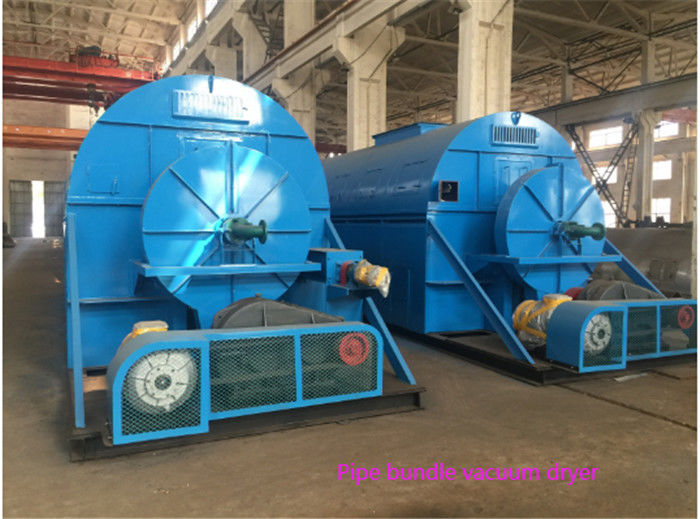

जीजेडजी 1800 किग्रा / एच 200 एम 2 ड्रायिंग एरिया ट्यूब बंडल ड्रायर

उत्पाद विवरण

ट्यूब बंडल ड्रायर

ट्यूब बंडल ड्रायर काउंटर-वर्तमान सुखाने वाला उपकरण है, जो स्टार्च प्रसंस्करण की विशेष विशेषताओं के आधार पर अनुकूलित है।यह मकई स्टार्च प्रसंस्करण और खाद्य और अनाज प्रसंस्करण उद्योगों में ढीले और उच्च नमी सामग्री सामग्री के अनुप्रयोगों को सुखाने में विशेष रूप से प्रभावी है।

तकनीकी पैमाने:

उत्पाद विवरण:

सामान्य विवरण:

• ट्यूब बंडल ड्रायर सुखाने के लिए चालन मोड पर आधारित है।गर्म और सूखे होने के लिए उत्पाद केवल भाप से गर्म ट्यूबों से संपर्क करता है, और सीधे भाप नहीं।ट्यूब बंडलों को काउंटर-फ्लो सिद्धांत पर संचालित किया जाता है (अर्थात स्टीम दिशा में प्रवाह प्रवाह t0 की दिशा में सामग्री प्रवाह की दिशा में होता है)।ट्यूब बंडल ड्रायर्स को गीला और शुष्क उत्पाद प्रवाह विशेषताओं, गांठ क्रस्ट गठन की प्रवृत्ति और सूखी स्थिति में सामग्री की थर्मल संवेदनशीलता को देखते हुए डिज़ाइन किया गया है।
• ट्यूब बंडल ड्रायर में ट्यूबों को घूर्णन खोल के आंतरिक परिधि पर एक परिधिबद्ध तरीके से व्यवस्थित किया जाता है।यह संपूर्ण शेल और ट्यूब असेंबली टायर / रोलर्स पर समर्थित है और उपयुक्त गियर ड्राइव के माध्यम से संचालित है।गीले फ़ीड सामग्री को ड्रायर के खोल के एक छोर पर स्थापित सामग्री इनलेट नोजल के माध्यम से खिलाया जाता है।इस गीले फीड को स्क्रू फीडर के माध्यम से खिलाया जाता है।फीडिंग सामग्री को उठाने वाले ब्लेड की मदद से ट्यूबों पर स्नान किया जाता है जो घूर्णन खोल पर घुड़सवार होते हैं।शेल के मटेरियल डिस्चार्ज अंत में स्थापित संयुक्त घूर्णन के माध्यम से ट्यूबों में भाप प्रवेश करती है।सामग्री सूख जाती है और खोल पर सामग्री के निर्वहन बंदरगाहों से छुट्टी दे दी जाती है।चक्रवात विभाजक में जुर्माना अलग करने के बाद सक्शन ब्लोअर की मदद से वाष्प को फीड एंड से हटा दिया जाता है।हवा के रिसाव और उत्पाद के नुकसान को रोकने के लिए उपयुक्त सीलिंग व्यवस्था प्रदान की जाती है।
• ट्यूब बंडल को स्थिर पृथक आवास के अंदर घुमाया जाता है।स्टीम को पास किया जाता है, जबकि सुखाने और घनीभूत करने के लिए ट्यूब बंडल का एक छोर दूसरे छोर से हटा दिया जाता है।गीले फ़ीड सामग्री को सुखाया जाना एक छोर पर फीड नोजल से स्थिर ड्रायर आवास में खिलाया जाता है।ट्यूब बंडल परिधि पर प्रदान किए गए ब्लेड उठाने की सहायता से सामग्री को ट्यूबों पर उठाया और बौछार किया जाता है।सामग्री प्रवाहकीय गर्मी हस्तांतरण द्वारा सूख जाती है और इसे दूसरे छोर से छुट्टी दे दी जाती है।

की सुविधाएं जीजेडजी सीरीज ट्यूब बंडल ड्रायर :

GZG सीरीज ट्यूब बंडल ड्रायर (पाइप बंडल ड्रायर) अप्रत्यक्ष गर्म, संपर्क प्रकार सुखाने की मशीन है जो समानांतर प्रवाह और काउंटर-प्रवाह सुखाने दोनों हो सकता है।यह अत्यंत आर्थिक और व्यावहारिक है।सभी प्रकार की सुखाने वाली मशीनों में, यह बिजली की खपत और गर्मी की खपत में सबसे कम है।एक किलो पानी का वाष्पीकरण करने पर केवल 1.5 से 2 किग्रा भाप की खपत होती है, केवल ड्रायर ड्रायर की खपत का 50%।एक टन किण्वित घास पाउडर को सूखने से 15kW / h की खपत होती है, केवल 25% तरल पदार्थ बिस्तर की तुलना में।बिजली की खपत और भाप की खपत दोनों एक ही तरह के उत्पादों के उन्नत स्तर तक पहुंच जाती है।उच्च पानी की सामग्री वाली सामग्री को सुखाया जा सकता है, सुखाने का लचीलापन व्यापक है।सुखाने का समय सामग्री की संपत्ति और नमी की आवश्यकता के अनुसार समायोजित किया जा सकता है।यह विशेष तकनीकी प्रक्रिया के लिए उच्च स्वचालन, या आंतरायिक संचालन का निरंतर संचालन हो सकता है।मशीन में कम सहायक उपकरण, कॉम्पैक्ट तकनीकी प्रक्रिया है और एक छोटे से क्षेत्र पर कब्जा है, इसके अलावा, इसे स्थापित करना आसान है।

उपकरण संरचना और सामग्री का विवरण

• खिला और डिस्चार्जिंग बिंदु ग्राहक या प्रसंस्करण मांग द्वारा निर्धारित किया जा सकता है।
• थकावट प्रणाली शीर्ष हवा चूसने की योजना का उपयोग करती है, निकास हवा नकारात्मक दबाव में अंडरस्टैंडिंग एयर साइक्लोन सेपरेटर (अलग-अलग खरीद) में प्रवेश करेगी और हवा की थकावट से बाहर निकल सकता है यह सुनिश्चित करता है कि कोई भी धूल का निर्वहन नहीं हो रहा है।
• बाहर थर्मल रखने का उपयोग और = 50 मिमी रॉक कपास।
• बंडल किए गए ट्यूब के कम सिलेंडर का उपयोग करता है & = 4 मिमी स्टेनलेस स्टील प्लेट, ऊपरी सिलेंडर का उपयोग करता है और = 3 मिमी स्टेनलेस स्टील प्लेट;बफ़लिंग प्लेट उपयोग करता है और = 3 मिमी स्टेनलेस स्टील;हीटिंग ट्यूब GB9948 / 20 # पेट्रोलियम क्रैकिंग ट्यूब का उपयोग करता है;बाकी जो कार्बन स्टील का उपयोग करते हैं।
• कनेक्शन की शक्ति सुनिश्चित करने और ऑपरेशन की दीर्घायु को लम्बा करने के लिए ट्यूब और ट्यूब प्लेट के बीच का संयुक्त विस्तार ट्यूब का उपयोग करता है।

पर सामान्य विवरण सुरक्षा

उपकरणों की खराबी या विफलता के मामले में, यह सुनिश्चित करने के लिए आवश्यक सुरक्षात्मक उपाय किए जाएंगे कि उपकरण और उत्पाद सुरक्षित स्थिति में रहें।कर्मियों, उत्पादों और उपकरणों की सुरक्षा सुनिश्चित करने के लिए निम्नलिखित सुविधाएं प्रदान करें:

ए) उचित गलती का पता लगाने और अलार्म अधिसूचना

- ऑपरेटिंग गैस के लिए प्रेशर ट्रांसमीटर: उपकरण शुरू नहीं हो सकता या जब गैस का दबाव बहुत कम हो तो एटमाइज़र स्प्रे नहीं कर सकता।(वैकल्पिक)

- कंटेनर में दबाव ट्रांसमीटर: जब कंटेनर में सकारात्मक दबाव सेट मूल्य से अधिक हो जाता है, तो ऑपरेटर और कमरे की सुरक्षा सुनिश्चित करने के लिए इनलेट और आउटलेट वाल्व स्वचालित रूप से बंद हो जाएंगे।(वैकल्पिक)

- उपकरण के प्रत्येक एयरबैग के लिए दबाव ट्रांसमीटर (यदि आवश्यक हो तो एयरबैग को सीमित करने के लिए): जब उपकरण के प्रत्येक एयरबैग की सील का वायु दबाव बहुत कम या रिसाव होता है, तो उपकरण शुरू या अलार्म या बंद करने में सक्षम नहीं होगा।(वैकल्पिक)

- करंट और वोल्टेज ट्रांसमीटर: जब उपकरणों के संचालन के दौरान करंट और वोल्टेज बहुत अधिक या बहुत कम होता है, तो ऑपरेटर को मशीन का पता लगाने या स्वत: बंद करने के लिए सूचित किया जाएगा।(वैकल्पिक)

बी) मेजबान / मुख्य सेट का चेतावनी संकेत

- सभी गर्म / मुख्य सेट सतहों के लिए चेतावनी।

- चेतावनी संकेत नीचे दिखाए गए हैं:

- सभी घूर्णन भागों को ठीक से सील किया जाएगा।

सी) आपातकालीन स्टॉप का बटन ऑपरेटर के लिए सुलभ क्षेत्र में स्थित होगा

- आपातकालीन स्टॉप के लिए बटन मैन-मशीन इंटरफ़ेस के ऑपरेशन स्क्रीन पर सेट किया गया है, जो संचालित करना आसान है।

डी) डिवाइस से शोर 1 मी 75 डीबी से नीचे है।

- शोर स्रोत को अलग करने के बाद, डिवाइस का शोर 75db से कम हो सकता है।

ई) उपकरण के प्रत्येक अलगाव स्थान पर एक अच्छा ग्राउंडिंग डिवाइस सेट करें, ताकि उपकरण काम करने पर उत्पन्न होने वाली स्थैतिक बिजली को बेहतर ढंग से खत्म कर सके।

एफ) बिजली की विफलता और वसूली

- बिजली की विफलता के मामले में, ऑपरेटर, उपकरण और उत्पाद की सुरक्षा के लिए, उपकरण एक स्टॉप स्थिति में है।

- यह आवश्यक है कि बिजली को फिर से शुरू करने के लिए मानव हस्तक्षेप की आवश्यकता हो, और बिजली के पुनः चालू होने पर उपकरण जीएमपी द्वारा आवश्यक रूप से स्वचालित रूप से नहीं चल सकते।

अनुप्रयोग:

1. सुखाने की मशीन ढीली सामग्री को सुखाने के लिए उपयुक्त है, उदाहरण के लिए: पाउडर, कण और बड़े कणों के बिना स्लाइस आकार।

2. रासायनिक उद्योग में आवेदन, खाद्य उद्योग, फ़ीड उद्योग और अन्य उद्योगों, उदाहरण के लिए: स्टार्च कारखाने, फ़ीड कारखाने, मांस प्रसंस्करण कारखाने, शराब कारखाने, बीयर कारखाने और इतने पर।

सामग्री की विशेषताएं

फ़्लोचार्ट:

1. सामग्री इनलेट

2. ड्राइविंग डिवाइस

3. स्टीम कनेक्टर

4. बाहरी खोल

5. निकास खोलने

6. नींव

7. पाइप जंगल का आंतरिक तत्व

8. सामग्री आउटलेट

9. स्टीम आउटलेट कनेक्टर
