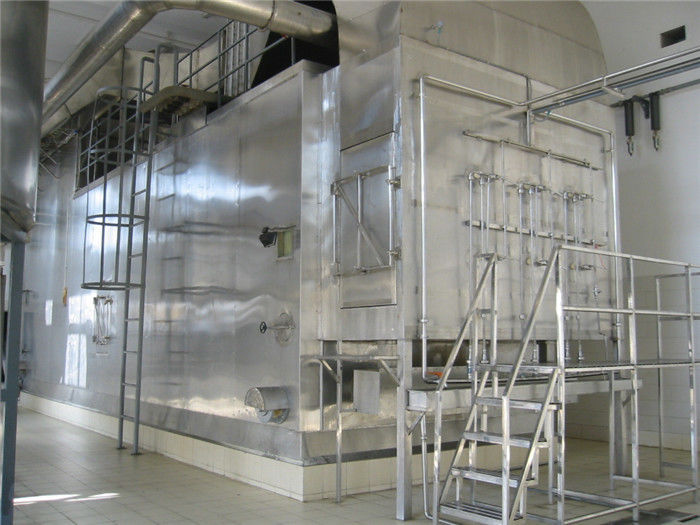

वर्दी कण आकार HSD क्षैतिज स्प्रे ड्रायर उपकरण

उत्पाद विवरण

एचएसडी श्रृंखला क्षैतिज स्प्रे ड्रायर

संक्षिप्त परिचय

एचएसडी रोंमिटता है एचक्षैतिज रोंप्रार्थना करना घव्याकुल करनेवालापारंपरिक ऊर्ध्वाधर स्प्रे सुखाने की मशीन से अलग है।आयताकार टॉवर बॉडी जमीन पर, दूसरी तरफ से डिस्चार्जिंग, टॉवर बॉडी फीडिंग की तरफ से बंदूक।सामग्री को उच्च दबाव पंप द्वारा छिड़का जा सकता है और फिर पूरी तरह से गर्म हवा के साथ संपर्क किया जा सकता है जो उसी तरफ है।बहुत कम समय में सूखा।तैयार उत्पाद गुरुत्वाकर्षण के कारण टॉवर के नीचे की प्लेट पर गिरता है, और प्लेट पर सामग्री प्राप्त पोर्ट में प्रवेश करने के लिए खुरचनी के माध्यम से चली जाती है।
सुखाने के बाद, तैयार उत्पाद में अच्छी तरलता, छोटे अवशिष्ट, मैनुअल लोडिंग, अच्छी स्थिरता, एक समान कण आकार और उच्च उपज होती है।

व्यापक रूप से अंडे की जर्दी प्रोटीन, रक्त कोशिकाओं, प्लाज्मा, भोजन, रसायन और अन्य उद्योगों में उपयोग किया जाता है।

उत्पाद विवरण

विशेषताएं

• अधिक औसत कण आकार, उच्च उपज, कम अपशिष्ट और कम नुकसान;
• कोई कोहनी नहीं, पाइप क्लॉगिंग की घटना को खत्म करना;
• प्रणाली में छोटे प्रतिरोध होते हैं, कम दबाव वाले प्रशंसक को कम ऊर्जा खपत के साथ अपनाया जा सकता है;
• अंतरिक्ष कॉम्पैक्ट है।कब्जे वाले क्षेत्र को कम करने के लिए टॉवर के शीर्ष पर एयर ब्लोअर, एग्जॉस्ट फैन और हीटर रखा जा सकता है।उपकरण की ऊंचाई ऊर्ध्वाधर प्रकार से आधे से अधिक कम हो जाती है।

कार्य सिद्धांत

फ़िल्टर द्वारा हवा को फ़िल्टर करने और हीटर द्वारा गर्म करने के बाद, यह गर्म हवा वितरक में जाता है

सुखाने का चैंबर।गर्म हवा वितरक के माध्यम से, गर्म हवा समान रूप से सुखाने कक्ष में प्रवेश करेगी।पर

उसी समय, फीडिंग पंप तरल पदार्थ को छिड़काव स्प्रे बंदूक (नोजल) में भेज देगा।तरल पदार्थ

ठीक बूंदों में छिड़काव किया जाएगा।यह तरल पदार्थ और गर्म हवा के संपर्क क्षेत्र को अधिक बनाता है

बड़ी, नमी जल्दी से वाष्पित हो जाती है।बहुत कम समय में, तरल पदार्थ को पाउडर में सुखाया जाता है।पाउडर

नीचे ड्रायर नीचे गिर जाता है।अधिकांश उत्पाद स्क्रैपर और बरमा के संचरण द्वारा प्राप्त किए जाते हैं।

कम फिनरी पाउडर टेल गैस के साथ बैग-टाइप डस्ट कलेक्टर में जाएगा जो सुखाने के अंत में है

चैम्बर।धूल और पाउडर पेंच कन्वेयर द्वारा एकत्र किए जाते हैं।पंखे से टेल गैस खत्म हो जाती है।

इस मशीन की विशेषताएं हैं:

1. सुखाने की गति बहुत तेज है
दबाव स्प्रे के बाद सामग्री का सतह क्षेत्र बहुत बढ़ जाता है, और 90 ~ 95% की नमी को उच्च तापमान हवा में तुरंत वाष्पित किया जा सकता है।सुखाने का समय पूरा करने में केवल दस सेकंड से दर्जनों सेकंड तक का समय लगता है।
2. स्थान छोटा है
ऊर्ध्वाधर स्प्रे ड्रायर के साथ तुलना में, मॉडल क्षैतिज इनलेट फ़ीड विधि को गोद लेती है, उपकरण की ऊंचाई बहुत कम हो जाती है और धूल हटाने वाले उपकरण को विभाजित शरीर द्वारा डिज़ाइन नहीं किया जाता है।संरचना कॉम्पैक्ट है और व्यवस्था उचित है।तो, क्षेत्र बहुत कम हो गया है, कारखाने के निर्माण और उपकरणों के लोड असर का निवेश भी तदनुसार कम हो गया है।
3. उच्च गुणवत्ता वाले उत्पाद
उपकरणों की संरचना अधिक सरल है।उत्पाद का सूखने का समय कम है और उत्पाद का मोटे और महीन पाउडर को एकत्र किया जाता है।यह सभी प्रकार के गुणवत्ता सूचकांक, जैसे आकार वितरण, उत्पाद का आकार, उत्पाद की गुणवत्ता, रंग, सुगंध, स्वाद, जैविक गतिविधि और उत्पाद की गीली सामग्री को पूरा कर सकता है।
4. आसान संचालन और सफाई।
मॉडल ऑपरेशन में अधिक सरल है, स्वचालन में उच्च है और विफलता दर में कम है।उपकरण की आंतरिक सफाई सुविधाजनक है और कोई मृत कोण नहीं है।ऊर्ध्वाधर ड्रायर की तुलना में, मशीन में उत्पादन, स्थापना, रखरखाव तक की सफाई से हवाई काम के कोई छिपे हुए खतरे नहीं हैं।

पौधा विन्यासरों और संरचना विवरण

एच के प्रकारभक्षक
उपयोगकर्ताओं द्वारा उपयोग किए जाने वाले विभिन्न ताप स्रोतों के कारण, आमतौर पर विद्युत ऊर्जा, भाप, प्राकृतिक गैस प्रवाह गैस, कोयला, तेल और इतने पर होते हैं।हीटिंग भट्ठी का रूप नियंत्रण अलग है।यह उत्पादों की आवश्यकताओं और विभिन्न स्थानों की शर्तों के अनुसार चुना जा सकता है।अधिक विवरण और इस प्रकार के संचालन निर्देशों के लिए, कृपया मैनुअल को देखें।

पारंपरिक हीटर के प्रकार:

1)।इलेक्ट्रिक हीटर
2)।स्टीम हीट एक्सचेंजर
3)।हीट ट्रांसफर हीट एक्सचेंजर
4) प्राकृतिक गैस (या अन्य गैसों) का प्रत्यक्ष या अप्रत्यक्ष दहन।
5)।कोयले का प्रत्यक्ष / अप्रत्यक्ष दहन
6)।प्रत्यक्ष / अप्रत्यक्ष दहन तेल
))।ग्रिप गैस

वर्तमान में, यह मशीन स्टीम हीट ट्रांसफर, इलेक्ट्रिक हीटिंग और प्राकृतिक गैस के सीधे हीटिंग को अपनाती है।

2. एयर फिल्टर
विभिन्न आवश्यकताओं के अनुसार, सिस्टम का एयर इनलेट आमतौर पर एक एयर फिल्टर से सुसज्जित होता है।यहां वैकल्पिक विकल्प दिए गए हैं:
1)।किसी न किसी एयर फिल्टर
2)।मध्यम प्रभाव एयर फिल्टर
3)।उप-कुशल एयर फिल्टर
4)।उच्च दक्षता फिल्टर
5)।उच्च तापमान और उच्च दक्षता फिल्टर

3. गर्म हवा वितरक
गर्म हवा क्षैतिज रूप से सुखाने वाले कक्ष में प्रवेश करती है, गर्म हवा और बूंदें हीटिंग और द्रव्यमान का आदान-प्रदान करती हैं।एक ओर, गैस और तरल के संपर्क को बढ़ावा देना और सुखाने की प्रक्रिया को मजबूत करना।दूसरी ओर, अर्ध गीली सामग्री की दीवार को दीवार से चिपके रहने से रोकने के लिए।

4।च के प्रकारईड पंप
प्रेशर स्प्रे ड्रायर के फीड पंप प्रकार निम्नलिखित हैं:
1)।पेंच पंप
2)।गियर पंप
3)।सजातीय पंप
4)।डायाफ्राम पंप (स्थिर उपकरण का समर्थन)
5)।उच्च दबाव नली पंप
6)।वायवीय संदेश

दबाव स्प्रे बंदूक/ नोक

मुख्य लाभ:
1) सरल संरचना और कम लागत
2) आसान रखरखाव और सुविधाजनक विधानसभा
3) वायु प्रवाह और केन्द्रापसारक प्रकार की तुलना में, परमाणुकरण शक्ति अपेक्षाकृत कम है।

दबाव स्प्रे बंदूक का मुख्य नुकसान/ नोक इस प्रकार हैं:
1) एक उच्च दबाव पंप का मिलान किया जाना चाहिए।
2) क्योंकि छिड़काव छेद छोटा है, इसे रुकावट से बचाने के लिए प्रभावी ढंग से फ़िल्टर किया जाना चाहिए।
3) स्प्रे शीट आसानी से पहना जाता है, बड़े पहनने के लिए सामग्री, स्प्रे शीट पहनने के लिए प्रतिरोधी सामग्री से बना होना चाहिए।
4) उच्च चिपचिपापन सामग्री आसानी से atomized नहीं है।

6. चैम्बर सुखाने
सुखाने कक्ष शेल, फ्रेम, आंतरिक बैरल बॉडी और इन्सुलेशन परत से बना है।बाहरी बैरल बॉडी और आंतरिक बैरल के बीच फ्रेम होता है जो 100 मिमी के साथ थर्मल इन्सुलेशन कपास से भरा होता है।एक उचित सुखाने कक्ष के आकार का डिज़ाइन टॉवर की चिपचिपाहट को कम करते हुए सुखाने की क्षमता को पूरा कर सकता है।गर्म हवा के इनलेट और सूखने वाले कमरे के आउटलेट क्रमशः ताप प्रतिरोध मापने वाले तापमान से सुसज्जित होते हैं, और तापमान संकेतक विद्युत संचालन कैबिनेट पर स्थापित होता है।स्प्रे की स्थिति के अवलोकन के लिए, सुखाने वाला कमरा एक रोशनी वाले दीपक और एक अवलोकन खिड़की से सुसज्जित है।सफाई के लिए सुविधाजनक होने के लिए, सुखाने के कमरे में एक सफाई दरवाजा है।

7. वायु-ठोस विभाजक
उत्पाद विशेषताओं की आवश्यकताओं और विभिन्न सामग्रियों की पर्यावरणीय आवश्यकताओं के अनुसार, ड्रायर निम्नलिखित वायु-ठोस विभाजकों से सुसज्जित है।
1)।चक्रवात विभाजक
2)।विचलित विभाजक
3)।बैग फिल्टर / फिल्टर हाउस / धूल कलेक्टर
4)।गीले स्क्रबर / गीले धूल कलेक्टर
5)।चेंबर बसाना
6)।Electrostatic precipitator

ध्यान दें:

गीले स्क्रबर / डस्ट कलेक्टर को वेंचुरी वेट स्क्रबर में विभाजित किया जाता है और गीले डस्ट कलेक्टर को स्प्रे किया जाता है।बैग-प्रकार के धूल कलेक्टर में कई विकल्प होते हैं, जैसे कि पारंपरिक बैग प्रकार, फिल्म-टुकड़े टुकड़े में कपड़ा बैग, उच्च तापमान प्रतिरोधी कपड़ा बैग, विरोधी स्थैतिक कपड़े बैग और इतने पर।
वर्तमान में, सामान्य पृथक्करण उपकरण एक बैग फिल्टर है।

8. अपशिष्ट गर्मी पुनर्नवीनीकरण
टेल गैस से, अपशिष्ट गर्मी को पुनर्नवीनीकरण और पुन: उपयोग किया जाता है।डिवाइस के दो अप्रत्यक्ष ताप विनिमय के माध्यम से टेल गैस (तापमान 80-120) को 40-70 C तक गर्म किया जाएगा, जो ड्रायर की ऊर्जा खपत को कम कर सकता है और संचालन लागत को लगभग 10-20% तक कम कर सकता है

9. केन्द्रापसारक पंखे और वायु नियामक
केन्द्रापसारक प्रशंसक मशीन की क्षमता के अनुसार चुना जाता है।पंखे की हवा की मात्रा को टॉवर और इनलेट और आउटलेट तापमान के दबाव के अनुसार समायोजित किया जा सकता है।समायोजन फ़ॉर्म मैनुअल और स्वचालित हो सकता है, और इलेक्ट्रिक एक्ट्यूएटर स्वचालित रूप से इलेक्ट्रिक डिवाइस को बढ़ाकर पूरा किया जा सकता है।

10. इलेक्ट्रिक कैबिनेट नियंत्रण
यहाँ स्प्रे ड्रायर के कुछ नियंत्रण प्रकार हैं।आप इसे उत्पाद आवश्यकता के अनुसार चुन सकते हैं और परिशुद्धता को नियंत्रित कर सकते हैं।
1)।पारंपरिक नियंत्रण
2)।पीएलसी नियंत्रण (टच स्क्रीन नियंत्रण)
3)।डीसीएस नियंत्रण (कंप्यूटर नियंत्रण)

पूरी मशीन का संचालन इलेक्ट्रॉनिक नियंत्रण कैबिनेट द्वारा नियंत्रित किया जाता है।

मुख्य नियंत्रण बिंदु हैं
1)।ब्लोअर
2)।हवा फेखने वाला
3)।इलेक्ट्रिक हीटर या बर्नर
4)।फ़ीड पंप, आदि।

एचएसडी श्रृंखला क्षैतिज स्प्रे ड्रायर के लिए फ्लो चार्ट

मुख्य विनियमन पैरामीटर हैं
1)।एयर इनलेट तापमान
2)।हवा आउटलेट तापमान
3)।इनडोर दबाव
इंटरलॉकिंग को कॉन्फ़िगरेशन और आवश्यकताओं के अनुसार सेट किया जा सकता है, जैसे बर्नर और प्रशंसक के इंटरलॉकिंग।

नोट: पानी के वाष्पीकरण की मात्रा सामग्री की विशेषताओं, ठोस सामग्री और गर्म हवा के तापमान और आउटलेट से संबंधित है।
