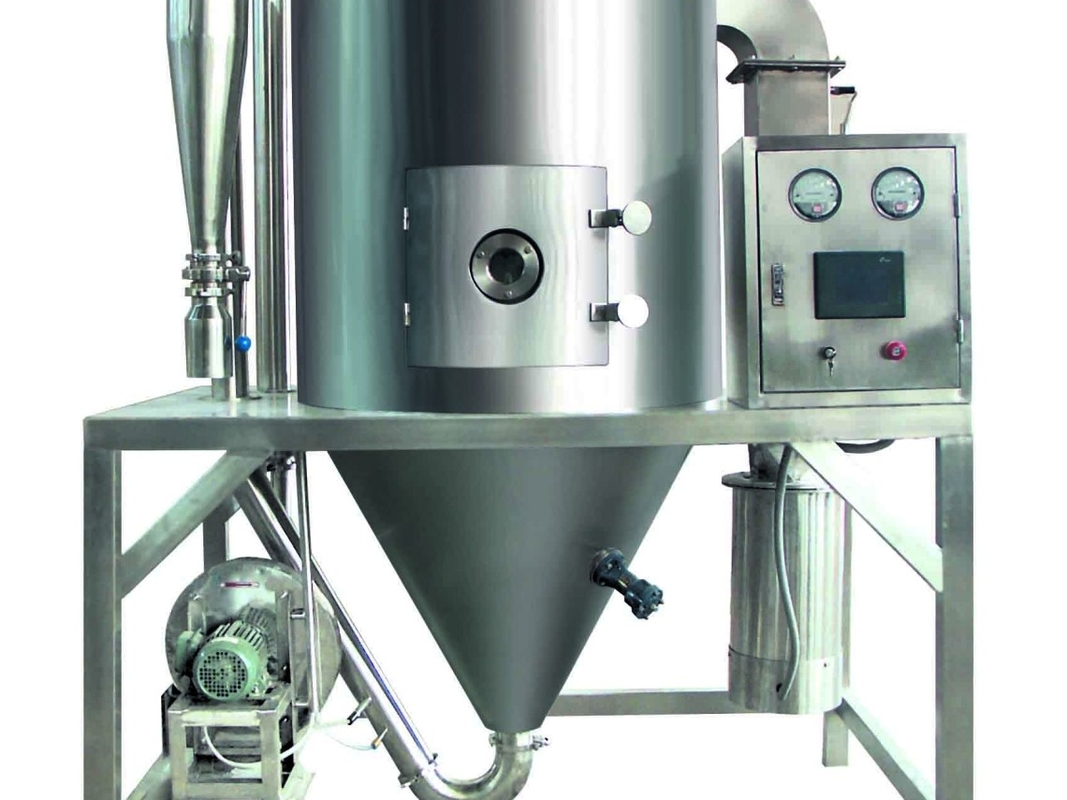

सिंथेटिक राल के लिए गैर ऑक्साइड सिरेमिक 12KW स्प्रे सूखी मशीन

उत्पाद विवरण

1.प्रोडक्ट का नाम:लैब साइज स्प्रे ड्रायर / टेस्ट सेंटर / ट्रायल टेस्ट सुविधाएं / स्प्रे ड्रायर टेस्ट सेंटर / सर्विस स्प्रे ड्रायर / सैंपल स्प्रे ड्रायर





2.उत्पाद विवरण



ओके लिए वस्तुस्प्रे ड्रायर के लिएपरीक्षण टीEST

इस परीक्षण परीक्षण का उद्देश्य बड़े पैमाने पर संयंत्र के डिजाइन के लिए तकनीकी मानकों को प्राप्त करने के लिए एक महत्वपूर्ण आधार प्रदान करना है।साइट पर इष्टतम परीक्षण परीक्षण समाधान प्राप्त करने के लिए दो पक्षों को आवश्यक तकनीकी बातचीत के माध्यम से संयुक्त रूप से काम करना चाहिए।दो पक्षों के समझौते पर पहुंचने के आधार पर, आधिकारिक तौर पर परीक्षण किया जाएगा।

हमारे परीक्षण केंद्र में परीक्षण के लिए कच्चा माल लाने के लिए हम आपका ईमानदारी से स्वागत करते हैं।





तकनीकी गोपनीयता:

तीन पक्ष अपने उत्पादों और तकनीकी उपलब्धियों (यानी आईपीआर या पेटेंट) की गोपनीयता के लिए जिम्मेदार हैं, लेकिन परीक्षण प्रक्रिया के दौरान उत्पन्न प्रासंगिक तकनीकी डेटा, दोनों पक्षों का दायित्व और जिम्मेदारी है कि वे इसे एक-दूसरे के लिए सख्ती से रखें।किसी भी स्थिति में, दोनों पक्षों को किसी तीसरे पक्ष को जानकारी या डेटा प्रदान नहीं करना चाहिए।



वर्तमान में, हमारी कंपनी ने मूल रूप से एक बड़े पैमाने पर परीक्षण केंद्र बनाया है।इस परीक्षण केंद्र की सभी परीक्षण सुविधाओं को मुख्य औद्योगिक अनुप्रयोग क्षेत्रों में उच्च-स्तरीय कॉन्फ़िगरेशन और उच्च परिशुद्धता की आवश्यकताओं के अनुसार डिज़ाइन और निर्मित किया गया है।विभिन्न परीक्षण सुविधाओं की सहायक सुविधाएं पूरी तरह से सुसज्जित हैं, और उनकी डिजाइन अवधारणा उपन्यास और अद्वितीय है, साथ ही, उनके पास विभिन्न प्रकार के उन्नत और लचीले कार्य हैं, और उनके पास अनुप्रयोगों की एक विस्तृत श्रृंखला है;





नियंत्रण प्रणाली के इसके विन्यास में अद्वितीय तकनीकी फायदे हैं, जो आधुनिक औद्योगिक स्वचालन नियंत्रण प्रणाली प्रौद्योगिकी की शक्तिशाली क्षमता को जारी करते हैं, जो इसमें परिलक्षित होता है: नियंत्रण कक्ष में एक उच्च अंत / परिष्कृत दृश्य मानव-मशीन बुद्धिमान नियंत्रण इंटरफ़ेस है, जो उत्कृष्ट पेशेवर प्रदर्शित करता है औद्योगिक प्रक्रिया नियंत्रण तत्व, अपनाए गए मुख्य विद्युत घटक प्रसिद्ध ब्रांड उत्पाद हैं जो अंतरराष्ट्रीय प्रथम श्रेणी के उत्पाद गुणवत्ता मानकों को पूरा करते हैं, और उन्हें संवेदनशील उपकरण प्रतिक्रिया, उच्च नियंत्रण परिशुद्धता, स्थिर उत्पाद प्रदर्शन, उत्तम कारीगरी, सुविधाजनक संचालन आदि की विशेषता है। के रूप में सामान्य परिचालन वातावरण के तहत पूरे उपकरण के सुरक्षित और विश्वसनीय उत्पादन और संचालन को सुनिश्चित करने में पूरी तरह से सक्षम हैं।





मुख्य का परिचयपौधे/सुविधाएंपरीक्षा केंद्र के



1. प्रयोगशाला स्प्रे ड्रायर



उत्पाद विवरण



"XIANDAO" ब्रांडेड लैब स्केल स्प्रे सुखाने परीक्षण मॉडल चीन में पहला उत्पाद है।1980 के दशक में अपनी स्थापना/स्थापना के बाद से, इसने अपनी सफलता का एक अनूठा इतिहास अनुभव किया है।वर्तमान में विश्वविद्यालयों, अनुसंधान केंद्रों, अनुसंधान संस्थानों और देश और विदेश में पाउडर उत्पादन सुविधाओं में उपयोग करने के लिए लगभग 250 इकाइयों / सेटों की आपूर्ति की गई है।



इसकी महान लचीलेपन, सुविधा, व्यावहारिकता, आधुनिक-छवि समग्र डिजाइन के कारण, इसके अलावा इसमें नियंत्रण प्रणाली के विभिन्न स्तर हैं, इसलिए प्रयोगशाला आकार मॉडल प्रयोगशाला सुखाने के लिए उपयोगकर्ताओं के विभिन्न स्तरों की बढ़ती मांगों को पूरा कर सकता है।



इसके अलावा, स्प्रे सुखाने एक अनूठी सुखाने की प्रक्रिया है जिसमें कण गठन और सुखाने दोनों शामिल हैं, जिसमें निरंतर संचालन द्वारा पाउडर विशेषताओं को स्थिर रखा जा सकता है।इष्टतम परिचालन स्थितियों और प्रथम श्रेणी के पाउडर किस्मों/श्रेणियों को प्राप्त करने के लिए एटमाइज़र और इसके संचालन चर मापदंडों का उचित चयन अत्यधिक महत्व रखता है।





BYP-12 लैब आकार बंद-चक्र स्प्रे ड्रायर



आवेदन की गुंजाइश



1. गैर-ऑक्साइड सिरेमिक (एएन, सी 3 एन 4, आदि), हार्ड मिश्र धातु, उच्च प्रदर्शन बैटरी मीटरियल, आदि।

2. स्वादिष्ट सामग्री, स्वास्थ्य उत्पाद।

3. औषधीय उत्पाद, विटामिन, जैविक दवाएं।

4. सिंथेटिक राल, पैराफिन मोम।



MSD-8 लैब स्केल बहु-कार्यात्मक सटीक फार्मास्युटिकल स्प्रे ड्रायर



उत्पाद विवरण



"ज़िआनदाओ" स्प्रे ड्रायर को तब से अनूठी सफलता मिली है जब से इसे पहली बार हमारे ग्राहकों के लिए पेश किया गया था।दुनिया भर के विश्वविद्यालयों, अनुसंधान केंद्रों और विशेषज्ञ पाउडर उत्पादन सुविधाओं को 200 से अधिक इकाइयों की आपूर्ति की गई है।

इसे अधिक लचीले, विश्वसनीय, आधुनिक और उपयोगकर्ता के अनुकूल प्रयोगशाला ड्रायर की बढ़ती मांग को पूरा करने के लिए पेश किया गया है जिसमें विभिन्न स्तरों के नियंत्रण प्रणाली हैं।

स्प्रे डॉ यिंग एक अनूठी ड्र यिंग प्रक्रिया है जिसमें कण निर्माण और सुखाने दोनों शामिल हैं।पाउडर विशेषताओं को नियंत्रित किया जा सकता है और पाउडर गुणों को बनाए रखा जा सकता है।लगातार

एक सतत संचालन के दौरान।एक इष्टतम प्राप्त करने के लिए एटमाइज़र का चयन और संचालन अत्यधिक महत्व रखता है।



1. उच्च गुणवत्ता वाले AISI316 स्टेनलेस स्टील के उपकरण, पूरे स्प्रे सुखाने वाले उपकरण डिजाइन सुंदर, बहने वाली रेखाएं, उत्तम कारीगरी, उचित लेआउट

2. तीन प्रकार के विकल्पों के साथ परमाणुकरण विधि: केन्द्रापसारक, दो द्रव स्प्रे शीर्ष, दो नीचे स्प्रे तरल, विभिन्न विशिष्टताओं वाले उत्पादों के उत्पादन के लिए उपयुक्त;

3. गर्म हवा कक्ष हटाने योग्य सफाई, सरल ऑपरेशन, कम शोर;

4. और सामग्री संपर्क भागों त्वरित संरचनात्मक डिजाइन, आसान disassembly, साफ करने में आसान, स्वच्छ आवश्यकता है;

5. पीएलसी नियंत्रण का उपयोग कर एचएमआई, आप सीधे इनलेट तापमान, निकास तापमान, फ़ीड दर, डेटा अधिग्रहण, रिकॉर्डिंग, प्रिंटिंग, और प्रक्रिया निगरानी और नियंत्रण सेट कर सकते हैं।

मॉडल एलपीजी-8 पायलट स्प्रे ड्रायर



मानक रोटरी स्प्रे ड्रायर सीधे पाउडर उत्पादों में समाधान, इमल्शन, निलंबन और पेस्ट सामग्री को सूखा स्प्रे कर सकता है।इसमें तेजी से सुखाने की गति, उच्च दक्षता और कुछ प्रक्रियाओं की विशेषताएं हैं।यह सामग्री के रंग, सुगंध और स्वाद को बनाए रख सकता है।सूखे पाउडर में अच्छी घुलनशीलता, उच्च शुद्धता, अच्छा परिचालन वातावरण होता है, और मूल रूप से स्वचालित संचालन को लागू करता है।इस मशीन का व्यापक रूप से रासायनिक, पेट्रोकेमिकल, धातु विज्ञान, भोजन, दवा, निर्माण, चीनी मिट्टी की चीज़ें, वानिकी और रासायनिक उद्योगों में उपयोग किया जाता है।इसके अलावा, उपकरण विशेष सामग्री जैसे पॉलीइथाइलीन मोम, जैविक कीटनाशकों और मिश्रित उर्वरकों को गर्म करने और पिघलने के बाद ठंडा और पेलेटाइज कर सकते हैं।



मुख्य तकनीकी पैरामीटर:

मैक्स।नमी वाष्पीकरण क्षमता: 3kgs / h

इनलेट तापमान: 120～300 ℃ या तो (सामग्री के पात्रों के लिए समायोज्य एसीसी)

आउटलेट तापमान: 80 ℃ ~ 100 ℃ (सामग्री के पात्रों के लिए समायोज्य)

कुल सुसज्जित शक्ति: 12KW

क्रिस्टोफ़र स्ट्रीट डे-30पीसंशोधनसीइरामिकएसप्रार्थना करनाडीरेयर



सामान्य विवरण:



पूरी प्रक्रिया को मैन्युअल प्रसंस्करण की आवश्यकता नहीं है।

सटीक सिरेमिक के लिए स्प्रे ड्रायर एक नई पीढ़ी का स्प्रे ड्रायर है।यह हमारी कंपनी के तकनीशियनों द्वारा एलपीजी मॉडल के आधार पर तकनीकी नवाचार के माध्यम से लॉन्च किया गया एक उन्नत उत्पाद है।मशीन में छोटे पदचिह्न, सरल संचालन और विश्वसनीय संचालन की विशेषताएं हैं, और अच्छे गोलाकार और समान कण आकार वितरण के साथ पाउडर तैयार कर सकते हैं, इसलिए यह दबाए गए उत्पाद के घनत्व में काफी वृद्धि कर सकता है।

मॉडल की इस श्रृंखला की श्रेष्ठता और व्यावहारिकता वैज्ञानिक अनुसंधान इकाइयों को बढ़िया सिरेमिक और नई सामग्री के उत्पादन के लिए आवश्यक शर्तें प्रदान करती है।वर्तमान में, हमने ज़िरकोनिया, एल्यूमिना, जिंक ऑक्साइड, पीटीसी, सिलिकॉन कार्बाइड, सिलिकॉन नाइट्राइड, लिथियम बैटरी सामग्री और अन्य उद्योगों का सफलतापूर्वक उपयोग किया है, और उपयोगकर्ताओं से सर्वसम्मत प्रशंसा प्राप्त की है।



प्रौद्योगिकी लाभ:



नए एम-टाइप एटमाइज़र को अपनाना, जिसकी विशेषता इस प्रकार है:

उत्कृष्ट मुक्त बहने वाला गोलाकार पाउडर प्राप्त कर सकते हैं;

समान कण आकार वितरण के साथ पाउडर का उत्पादन कर सकते हैं;

जमा राशि स्पर्शरेखा में घट रही है;

④ उत्पाद के औसत कण आकार को समायोजित किया जा सकता है।

लो-कैप-प्रकार की निकास संरचना यह सुनिश्चित करने के लिए डिज़ाइन की गई है कि अधिकांश पाउडर सुखाने वाले टॉवर के नीचे एकत्र किए जाते हैं, साइक्लोन सेपरेटर या बैग फ़िल्टर में केवल थोड़ी मात्रा में पाउडर, गैस-ठोस पृथक्करण में तनाव स्तर को बहुत कम करता है पोस्ट-स्टेज डस्ट कलेक्टर।

हीटिंग सिस्टम गैर-ऑक्सीकरण हीटिंग पाइप फिटिंग को गोद लेता है।सुखाने वाले कमरे में प्रवेश करने वाली हवा को तीन-चरण शुद्धि-- प्राथमिक दक्षता, मध्यवर्ती दक्षता और उच्च तापमान उच्च दक्षता के माध्यम से फ़िल्टर किया जाता है, और शुद्धिकरण स्तर एक लाख से अधिक तक पहुंच जाता है।बाहरी अशुद्धियों को उत्पाद में मिलाने से रोकें और उत्पाद की मोल्डिंग और सिंटरिंग जैसी प्रसंस्करण के बाद की प्रक्रियाओं को प्रभावित करें।



LSD-1500 प्रयोगशाला स्प्रे ड्रायर



1. मशीन के उत्पादन के लिए, गैस दहन उत्पादों के साथ प्रभावी थर्मल अपघटन को बढ़ावा दे सकते हैं।

2. उत्पादन पैमाने को प्राप्त करने के लिए यह पायरोलिसिस डिवाइस स्प्रे कर सकता है।

3. एक विशेष सिरेमिक फर्नेस कोर ट्यूब, इलेक्ट्रिक हीटर द्वारा अप्रत्यक्ष हीटिंग।

4. ऑपरेशन की शर्तों के तहत भट्ठी के तापमान में लगभग 600 ~ 900 ℃।

5. आम तौर पर, आदर्श तरीका उच्च गति केन्द्रापसारक परमाणु प्रकार स्प्रे डिवाइस का उपयोग करना है, लेकिन दूसरा समाधान और स्लरी द्रव नोजल परमाणुकरण भी चुन सकता है।

6. कॉम्पैक्ट, छोटे पदचिह्न;संचालन में सरल, उच्च दक्षता।



स्प्रे पायरोलिसिस डिवाइस (स्प्रे हीट रिएक्टर)



कार्यके लिए सिद्धांतस्प्रे हीट रिएक्टर विधि



एक उच्च तापमान भट्ठी में मिश्रित फ़ीड (जैसे धातु नमक समाधान) को परमाणु बनाने की एक विधि, और पाउडर उत्पाद (आमतौर पर धातु ऑक्साइड पाउडर) प्राप्त करने के लिए इसे तुरंत थर्मल अपघटन, प्रतिक्रिया, संश्लेषण या कैल्सीनेशन / सिंटरिंग से गुजरना पड़ता है।





उच्च तापमान के लिए सुविधाएँस्प्रे पायरोलिसिस



1. बहु-घटक प्रणाली का संश्लेषण तब भी जब कण माइक्रोन उत्पाद हो सकते हैं।

2. कच्चे माल में समान रूप से बिखरे हुए अतिरिक्त सामग्री की मात्रा का पता लगा सकते हैं।

3. अशुद्धियों को कम यांत्रिक मिश्रण की पाउडर मिश्रण विधि की तुलना में।

4. सतह गतिविधि में पाउडर उत्पाद, आसानी से सिंटरिंग।





संयंत्र विशेषताएं:



1. मशीन के उत्पादन के लिए, गैस दहन उत्पादों के साथ प्रभावी थर्मल अपघटन को बढ़ावा दे सकते हैं।

2. उत्पादन पैमाने को प्राप्त करने के लिए पायरोलिसिस डिवाइस स्प्रे कर सकते हैं।

3. एक विशेष सिरेमिक भट्ठी कोर ट्यूब, इलेक्ट्रिक हीटर द्वारा अप्रत्यक्ष हीटिंग।

4. ऑपरेशन की शर्तों के तहत भट्ठी के तापमान में लगभग 600 ~ 900 ℃।

5. सामान्य तौर पर, उच्च गति केन्द्रापसारक परमाणु प्रकार स्प्रे डिवाइस का उपयोग करने का आदर्श तरीका है, लेकिन दूसरा समाधान और घोल द्रव नोजल परमाणुकरण भी चुन सकते हैं।

6. कॉम्पैक्ट, छोटे पदचिह्न;सरल ऑपरेशन, उच्च तापीय क्षमता।





2. पायलट आकार मॉडल BYP-20 सीरीज क्लोज्ड-साइकिल स्प्रे ड्रायरके लियेपरीक्षण प्रयोजन:



मॉडल BYP-20 सीरीज क्लोज्ड-साइकिल स्प्रे ड्रायर



1. यह उत्पादों को ऑक्सीकरण से रोक सकता है और उत्पादों की गुणवत्ता में सुधार कर सकता है।

2. धूल मुक्त और सड़न रोकनेवाला संचालन का एहसास करना आसान है।

3. यह सामग्री तरल में विलायक को पुनः प्राप्त कर सकता है।

4. यह सुगंधित संरचना के संरक्षण में सुधार कर सकता है।

5. यह ज्वलनशील पदार्थ तरल को सुखा सकता है या ठंडा दानेदार बना सकता है।

6. यह सामग्री को मजबूत गर्मी संवेदनशीलता के साथ सुखा सकता है।

7. यह कम सार्वजनिक खतरों या कोई सार्वजनिक खतरों का एहसास नहीं कर सकता है।

8. यह डिओडोराइजेशन डिवाइस को छोड़ सकता है।

9. यह 100 डिग्री सेंटीग्रेड से नीचे कम तापमान सूखापन महसूस कर सकता है।



बंद साइकिल स्प्रे ड्रायर की परिभाषा



सुखाने वाले कक्ष में बंद चक्र स्प्रे ड्रायर को धुंध की बूंदों में सील कर दिया जाएगा और ठोस से तरल और गर्म माध्यम (नाइट्रोजन एन 2) को सुखाया गया था।

पाउडर उत्पाद।प्राप्त करने के लिए रोटरी एटमाइज़र या नोजल एटमाइज़र द्वारा परमाणुकृत, छोटी बूंद सुखाने को तापमान या गर्मी माध्यम के प्रवाह को नियंत्रित करने के लिए समायोजित किया जा सकता है,

"निष्कासन" और मीडिया के पूर्ण "डीवेटिंग" के बाद, संघनन इकाई के माध्यम से पुनर्प्राप्त किए जाने वाले विलायक का वाष्पीकरण अत्यधिक कुशल फिल्टर थे और हीट एक्सचेंजर में वापस आ गए, और अंत में सुखाने प्रणाली में पुनर्नवीनीकरण किया गया।

क्लोज्ड साइकिल स्प्रे सुखाने की धुलाई और कूलिंग ऑपरेशन आवश्यकताओं की सफलता एक सटीक तापमान नियंत्रण का हिस्सा होगी।अल्कोहल के उच्च क्वथनांक के लिए आमतौर पर ठंडा पानी या खारे पानी, कम क्वथनांक सॉल्वैंट्स जैसे कि डाइक्लोरोमेथेन, हेक्सेन, एसीटोन और आदि, आपको संपीड़न प्रशीतन प्रणाली हीट एक्सचेंज का उपयोग करना चाहिए।





3.वाणिज्यिक पैमाने पर स्प्रे ड्रायर:



विशेष रूप से डिज़ाइन किया गया बहु-कार्यात्मक PSD-50 प्रेसिजन फार्मास्युटिकल स्प्रे ड्रायर

ग्राहक के लिए नवनिर्मित सर्विस टावर



Xiandao कंपनी एक पेशेवर कारखाना है जो स्प्रे ड्रायर और फ्लुइड बेड ग्रेनुलेटर के लिए प्रक्रिया अनुसंधान, डिजाइन और निर्माण में विशेषज्ञता प्राप्त है।

जल्द ही, हम इस बहु-कार्यात्मक PSD-50 प्रेसिजन फार्मास्युटिकल स्प्रे ड्रायर को परीक्षण केंद्र में रखेंगे, यह सभी औद्योगिक अनुप्रयोगों क्षेत्रों जैसे कि फार्मास्युटिकल, खाद्य पदार्थों, रसायन, नए में अधिकांश उपयोगकर्ताओं द्वारा उठाए गए परीक्षण आवश्यकताओं की बढ़ती संख्या को पूरा करने के लिए है। ऊर्जा और नई सामग्री।बेशक, ये मांगें मूल रूप से अधिक जटिल उत्पादन प्रक्रियाओं, उच्च उत्पाद की गुणवत्ता और उच्च परीक्षण उत्पादन की आवश्यकताओं में केंद्रित हैं, जो आने वाले समय में औद्योगिक अनुप्रयोगों में प्रमुख उद्योगों के विकास की प्रवृत्ति का प्रतिनिधित्व करती हैं।विकास की प्रवृत्ति उद्योग के विकास की हवा बन गई है।



कंपनी ग्राहकों के लिए परीक्षण सेवा प्रदान करने के लिए विशेष प्रयोगशाला स्थापित करती है (शुल्क योग्य), और प्राप्त तकनीकी डेटा के लिए चयन और डिजाइन के लिए महत्वपूर्ण आधार प्रदान करेगा।

बड़े पैमाने पर उपकरण।

हम अनुकूलित संयंत्र के विन्यास, मॉडल-चयन और डिजाइन प्रदान करने के लिए भी जिम्मेदार हैं, और हम ऑपरेटरों के लिए स्थापना, डिबगिंग और प्रशिक्षण को पूरा करने और व्यावहारिक संचालन अनुभव प्रदान करने के लिए ग्राहकों का मार्गदर्शन भी करते हैं।



संदर्भ आईसीपी एक सेट पीएफ के लिए नियंत्रण कैबिनेट का इंटरफ़ेस पीएसडी श्रृंखला स्प्रे ड्रायर



स्वचालन पर संदर्भ जानकारी



उन्नत औद्योगिक स्वचालन नियंत्रण प्रणाली



स्वचालित नियंत्रण प्रणाली पीएलसी नियंत्रक से बनी होती है, जो S7-315 2DP के SIEMENS कंपनी के प्रोग्रामेबल लॉजिक कंट्रोलर को लागू करती है, और STEP 5.5 प्रोग्रामिंग सॉफ्टवेयर के आधार पर, प्लांट की शुरुआत और स्टॉप और इंटरलॉकिंग, PID लूप नियंत्रण और प्रक्रिया मापदंडों की खतरनाकता और आदि साकार किया जा सकता है।नियंत्रण प्रणाली पहले ऑपरेटर के आदेशों को स्वीकार करती है और फिर निर्णय लेती है कि एकत्रित क्षेत्र की जानकारी के अनुसार प्रक्रिया कार्यक्रम की तर्क शर्तों को पूरा किया जाएगा या नहीं।यदि स्थितियां स्थापित की जाती हैं, तो नियंत्रण कार्यक्रम नियंत्रण प्रक्रिया में सभी प्रकार के उपकरणों को सक्रिय या बंद करने के लिए एक विशिष्ट क्रम में संकेतों को आउटपुट करता है।



HMI मानव-मशीन इंटरफ़ेस को सीमेंस के कॉन्फ़िगरेशन सॉफ़्टवेयर SIMATIC WinCC द्वारा कॉन्फ़िगर किया गया है, जो सुखाने के उपकरण नियंत्रण प्रणाली के संचालन, संचालन की स्थिति की निगरानी, ​​​​डेटा विश्लेषण, रिकॉर्डिंग और मुद्रण का एहसास करता है।इसने फील्ड उपकरण और कर्मियों के जैविक संयोजन को पूरा कर लिया है।एचएमआई के माध्यम से, ऑपरेटर विभिन्न उत्पादों के उत्पादन को पूरा करने के लिए आदेशों को इनपुट कर सकता है, और विभिन्न प्रक्रिया मापदंडों या सूत्रों को इनपुट कर सकता है। साथ ही, हम सिस्टम की स्थिति के बारे में जानकारी प्राप्त कर सकते हैं।हम सिस्टम की वर्तमान उत्पादन जानकारी के बारे में भी पूछताछ कर सकते हैं, या ऐतिहासिक उत्पादन प्रक्रिया के महत्वपूर्ण रिकॉर्ड डेटा का पता लगा सकते हैं (पूछताछ कर सकते हैं)।यदि कोई असामान्य स्थिति है, तो सिस्टम अलार्म सिग्नल भेजेगा।



फ़ील्ड डेटा S7-315 PLC के माध्यम से एकत्र किया जाता है, और एकत्रित डेटा कंप्यूटर पर प्रदर्शित और रिकॉर्ड किया जाता है जो टीसीपी/आईपी प्रोटोकॉल के माध्यम से CP343-1 मॉड्यूल का उपयोग करके WinCC को कॉन्फ़िगरेशन सॉफ़्टवेयर के रूप में लेता है।



पीएलसी में एकत्रित डेटा को औद्योगिक राउटर (एचयूबी) के माध्यम से रिमोट कंप्यूटर पर भी भेजा जाता है।



पीएलसी सॉफ्टवेयर और होस्ट कंप्यूटर सॉफ्टवेयर प्रोग्रामिंग S88 प्रोग्राम संरचना और मॉड्यूलर डिजाइन लागू करते हैं।



विभिन्न नियंत्रण वस्तुओं के अनुसार, मोटर टेम्प्लेट (इन्वर्टर कंट्रोल और डायरेक्ट स्टार्ट कंट्रोल सहित दो प्रकार) लिखे जाते हैं, जिनमें वाल्व मॉड्यूल, एनालॉग इनपुट टेम्प्लेट, एनालॉग आउटपुट टेम्प्लेट, पीआईडी ​​कंट्रोल लूप टेम्प्लेट और आदि शामिल हैं।



प्रक्रिया नियंत्रण को ध्यान में रखते हुए, प्रोग्रामिंग के लिए सीमेंस के ग्राफ ब्लॉक को लागू किया जाता है, जिससे प्रक्रिया स्पष्ट हो जाती है।



सुखाने की प्रक्रिया को कई छोटी प्रक्रियाओं (जैसे ठंडा संचालन, गर्म संचालन, जल संचालन, सामग्री संचालन, सुखाने, आदि) में परिष्कृत किया जाता है।



स्वचालित नियंत्रण प्रणाली का उद्देश्य उपकरणों के सामान्य संचालन को सुनिश्चित करना और स्प्रे ड्रायर के महत्वपूर्ण प्रक्रिया मापदंडों को नियंत्रित और निगरानी करके उत्पाद की गुणवत्ता की स्थिरता प्राप्त करना है।
