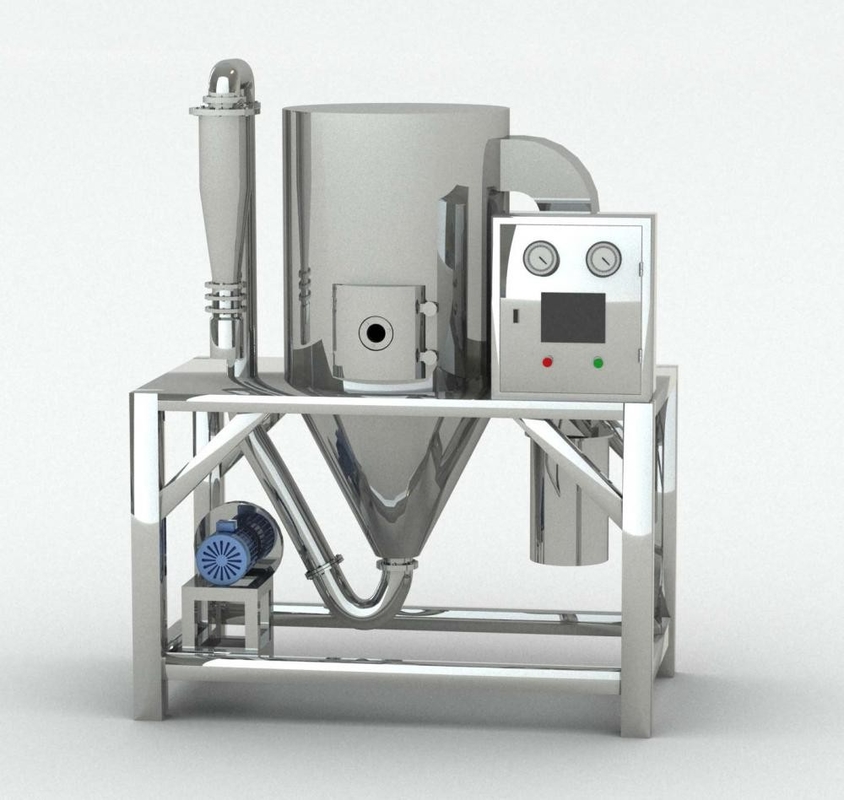

SUS304 कण द्रवित रोटरी स्प्रे ड्रायर निरंतर सुखाने

उत्पाद विवरण

एचएसडी श्रृंखला क्षैतिज स्प्रे ड्रायर

संक्षिप्त परिचय

एचएसडी एसeriesएचक्षैतिजएसप्रार्थना करनाडीryerपारंपरिक वर्टिकल स्प्रे ड्रायर से अलग है।आयताकार टॉवर शरीर दूसरी तरफ से निर्वहन, टॉवर शरीर खिला की तरफ से बंदूक, जमीन पर स्थित है।सामग्री को उच्च दबाव पंप द्वारा छिड़काव किया जा सकता है और फिर उसी तरफ गर्म हवा से पूरी तरह से संपर्क किया जा सकता है।बहुत ही कम समय में सूख गया।तैयार उत्पाद गुरुत्वाकर्षण के कारण टॉवर की निचली प्लेट पर गिरता है, और प्लेट पर मौजूद सामग्री खुरचनी के माध्यम से प्राप्त बंदरगाह में प्रवेश करती है।
सुखाने के बाद, तैयार उत्पाद में अच्छी तरलता, छोटे अवशिष्ट, मैनुअल लोडिंग, अच्छी स्थिरता, समान कण आकार और उच्च उपज होती है।

अंडे की जर्दी प्रोटीन, रक्त कोशिकाओं, प्लाज्मा, भोजन, रसायन और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है.

उत्पाद विवरण

विशेषताएँ

• अधिक औसत कण आकार, उच्च उपज, कम अपशिष्ट और कम नुकसान;
• नो एल्बो, पाइप क्लोजिंग की घटना को खत्म करें;
• प्रणाली में छोटे प्रतिरोध हैं, कम दबाव वाले पंखे को कम ऊर्जा खपत के साथ अपनाया जा सकता है;
• अंतरिक्ष कॉम्पैक्ट है।कब्जे वाले क्षेत्र को कम करने के लिए एयर ब्लोअर, एग्जॉस्ट फैन और हीटर को टॉवर के शीर्ष पर रखा जा सकता है।ऊर्ध्वाधर प्रकार की तुलना में उपकरण की ऊंचाई आधे से अधिक कम हो जाती है।

कार्य सिद्धांत

फिल्टर द्वारा हवा को फिल्टर करने और हीटर द्वारा गर्म करने के बाद, यह गर्म हवा वितरक में जाता है जो अंदर है

सुखाने कक्ष।गर्म हवा वितरक के माध्यम से, गर्म हवा समान रूप से सुखाने वाले कक्ष में प्रवेश करेगी।पर

एक ही समय में, खिला पंप दबाव छिड़काव बंदूक (नोजल) के लिए तरल सामग्री भेजेगा।द्रव पदार्थ

सूक्ष्म बूंदों में छिड़काव किया जाएगा।यह तरल पदार्थ और गर्म हवा के संपर्क क्षेत्र को ज्यादा बनाता है

बड़ा, नमी जल्दी वाष्पित हो जाती है।बहुत ही कम समय में, तरल सामग्री को पाउडर में सुखाया जाता है।पाउडर

ड्रायर नीचे गिर जाता है।अधिकांश उत्पाद खुरचनी और बरमा के संचरण द्वारा प्राप्त होते हैं।

कम महीन पाउडर टेल गैस के साथ बैग-टाइप डस्ट कलेक्टर में चला जाएगा जो सुखाने के अंत में है

कक्ष।पेंच कन्वेयर द्वारा धूल और पाउडर एकत्र किया जाता है।पंखे से टेल गैस खत्म हो जाती है।

इस मशीन की विशेषताएं हैं:

1. सुखाने की गति बहुत तेज होती है
दबाव स्प्रे के बाद सामग्री का सतह क्षेत्र बहुत बढ़ जाता है, और उच्च तापमान हवा में 90 ~ 95% की नमी को तुरंत वाष्पित किया जा सकता है।सुखाने के समय को पूरा करने में केवल दस सेकंड से दर्जनों सेकंड लगते हैं।
2. स्थान छोटा होता है
ऊर्ध्वाधर स्प्रे ड्रायर की तुलना में, मॉडल क्षैतिज इनलेट फीड विधि को अपनाता है, उपकरण की ऊंचाई बहुत कम हो जाती है और धूल हटाने वाले उपकरण को विभाजित निकाय द्वारा डिज़ाइन नहीं किया जाता है।संरचना कॉम्पैक्ट है और व्यवस्था उचित है।तो, क्षेत्र बहुत कम हो जाता है, कारखाने के निर्माण का निवेश और उपकरणों का भार भी तदनुसार कम हो जाता है।
3. उच्च गुणवत्ता वाला उत्पाद
उपकरण की संरचना अधिक सरल है।उत्पाद का सुखाने का समय कम है और उत्पाद का मोटा और महीन पाउडर एकत्र किया जाता है।यह सभी प्रकार के गुणवत्ता सूचकांकों को पूरा कर सकता है, जैसे आकार वितरण, उत्पाद का आकार, उत्पाद की गुणवत्ता, रंग, सुगंध, स्वाद, जैविक गतिविधि और उत्पाद की गीली सामग्री।
4. आसान संचालन और सफाई।
मॉडल संचालन में अधिक सरल, स्वचालन में उच्च और विफलता दर में कम है।उपकरण की आंतरिक सफाई सुविधाजनक है और कोई मृत कोण नहीं है।ऊर्ध्वाधर ड्रायर की तुलना में, मशीन में उत्पादन, स्थापना, सफाई से लेकर रखरखाव तक हवाई काम का कोई छिपा हुआ खतरा नहीं है।

पौधाविन्यासएसऔर संरचना विवरण

एच के प्रकारभक्षक
उपयोगकर्ताओं द्वारा उपयोग किए जाने वाले विभिन्न ताप स्रोतों के कारण, आमतौर पर विद्युत ऊर्जा, भाप, प्राकृतिक गैस ग्रिप गैस, कोयला, तेल आदि होते हैं।हीटिंग फर्नेस का प्रपत्र नियंत्रण अलग है।इसे उत्पादों की आवश्यकताओं और विभिन्न स्थानों की स्थितियों के अनुसार चुना जा सकता है।अधिक विवरण और इस प्रकार के संचालन निर्देशों के लिए, कृपया मैनुअल देखें।

पारंपरिक हीटर के प्रकार:

1).बिजली से चलने वाला हीटर
2).स्टीम हीट एक्सचेंजर
3).हीट ट्रांसफर हीट एक्सचेंजर
4) प्राकृतिक गैस (या अन्य गैसों) का प्रत्यक्ष या अप्रत्यक्ष दहन।
5).कोयले का प्रत्यक्ष/अप्रत्यक्ष दहन
6).प्रत्यक्ष / अप्रत्यक्ष दहन तेल
7).फ्लू गैस

वर्तमान में, यह मशीन स्टीम हीट ट्रांसफर, इलेक्ट्रिक हीटिंग और प्राकृतिक गैस के सीधे ताप को अपनाती है।

2. एयर फिल्टर
विभिन्न आवश्यकताओं के अनुसार, सिस्टम का एयर इनलेट आमतौर पर एयर फिल्टर से लैस होता है।यहाँ वैकल्पिक विकल्प हैं:
1).रफ एयर फिल्टर
2).मध्यम प्रभाव एयर फिल्टर
3).उप-कुशल एयर फिल्टर
4).उच्च दक्षता फिल्टर
5).उच्च तापमान और उच्च दक्षता फिल्टर

3. गर्म हवा वितरक
गर्म हवा क्षैतिज रूप से सुखाने वाले कक्ष में प्रवेश करती है, गर्म हवा और बूंदें हीटिंग और द्रव्यमान का आदान-प्रदान करती हैं।एक ओर, गैस और तरल के संपर्क को बढ़ावा देना और सुखाने की प्रक्रिया को मजबूत करना।दूसरी ओर, अर्द्ध गीली सामग्री की दीवार को दीवार से चिपकने से रोकने के लिए।

4.एफ के प्रकारईद पंप
प्रेशर स्प्रे ड्रायर के फीड पंप प्रकार निम्नलिखित हैं:
1).पेंच पंप
2).गियर पंप
3).सजातीय पंप
4).डायाफ्राम पंप (स्थिरीकरण उपकरण का समर्थन)
5).उच्च दबाव नली पंप
6).वायवीय संदेश

दबाव स्प्रे बंदूक/नोजल

मुख्य लाभ:
1) सरल संरचना और कम लागत
2) आसान रखरखाव और सुविधाजनक असेंबली
3) वायु प्रवाह और केन्द्रापसारक प्रकार की तुलना में परमाणुकरण शक्ति अपेक्षाकृत कम है।

दबाव स्प्रे बंदूक का मुख्य नुकसान/नोजलहैं:
1) एक उच्च दबाव पंप का मिलान करने की आवश्यकता है।
2) छिड़काव छेद छोटा होने के कारण, इसे रुकावट से बचाने के लिए प्रभावी ढंग से फ़िल्टर किया जाना चाहिए।
3) स्प्रे शीट आसानी से पहनी जाती है, बड़ी पहनने वाली सामग्री के लिए, छिड़काव वाली शीट पहनने के लिए प्रतिरोधी सामग्री से बनी होनी चाहिए।
4) उच्च चिपचिपापन सामग्री आसानी से परमाणु नहीं होती है।

6. सुखाने का कक्ष
सुखाने कक्ष खोल, फ्रेम, आंतरिक बैरल शरीर और इन्सुलेशन परत से बना है।बाहरी बैरल बॉडी और आंतरिक बैरल के बीच फ्रेम होता है जो 100 मिमी के साथ थर्मल इन्सुलेशन कपास से भरा होता है।एक उचित सुखाने कक्ष आकार का डिज़ाइन जितना संभव हो उतना टावर की चिपचिपाहट को कम करते हुए सुखाने की क्षमता को पूरा कर सकता है।सुखाने वाले कमरे के गर्म हवा के इनलेट और आउटलेट क्रमशः थर्मल प्रतिरोध मापने वाले तापमान से लैस होते हैं, और तापमान संकेतक इलेक्ट्रिक ऑपरेशन कैबिनेट पर स्थापित होता है।स्प्रे की स्थिति के अवलोकन के लिए, सुखाने का कमरा एक रोशनी वाले दीपक और एक अवलोकन खिड़की से सुसज्जित है।सफाई के लिए सुविधाजनक होने के लिए, सुखाने वाले कमरे में सफाई का दरवाजा है।

7. वायु-ठोस विभाजक
उत्पाद विशेषताओं की आवश्यकताओं और विभिन्न सामग्रियों की पर्यावरणीय आवश्यकताओं के अनुसार, ड्रायर निम्नलिखित वायु-ठोस विभाजकों से सुसज्जित है।
1).चक्रवात विभाजक
2).फैला हुआ विभाजक
3).बैग फिल्टर/फिल्टर हाउस/धूल कलेक्टर
4).गीला स्क्रबर/या गीला धूल कलेक्टर
5).बसने वाला कक्ष
6).Electrostatic precipitator

टिप्पणी:

गीले स्क्रबर/डस्ट कलेक्टर को वेंटुरी वेट स्क्रबर और स्प्रे वेट डस्ट कलेक्टर में बांटा गया है।बैग-प्रकार के धूल कलेक्टर के पास पारंपरिक बैग प्रकार, फिल्म-टुकड़े टुकड़े वाले कपड़े बैग, उच्च तापमान प्रतिरोधी कपड़े बैग, विरोधी स्थैतिक कपड़े बैग आदि जैसे कई विकल्प हैं।
वर्तमान में, सामान्य जुदाई उपकरण एक बैग फिल्टर है।

8. वेस्ट हीट रिक्यूपरेटर
टेल गैस से वेस्ट हीट को रिसाइकिल कर दोबारा इस्तेमाल किया जाता है।उपकरण के दो अप्रत्यक्ष ताप विनिमय के माध्यम से पूंछ गैस (तापमान 80-120) को 40-70 सी तक गर्म किया जाएगा, जो ड्रायर की ऊर्जा खपत को बहुत कम कर सकता है और संचालन लागत को लगभग 10-20% कम कर सकता है।

9. केन्द्रापसारक प्रशंसक और वायु नियामक
मशीन की क्षमता के अनुसार केन्द्रापसारक पंखे का चयन किया जाता है।पंखे की वायु मात्रा को टॉवर के दबाव और इनलेट और आउटलेट तापमान के अनुसार समायोजित किया जा सकता है।समायोजन फॉर्म मैनुअल और स्वचालित हो सकता है, और इलेक्ट्रिक डिवाइस को बढ़ाकर इलेक्ट्रिक एक्ट्यूएटर को स्वचालित रूप से पूरा किया जा सकता है।

10. इलेक्ट्रिक कैबिनेट नियंत्रण
यहां कुछ नियंत्रण प्रकार के स्प्रे ड्रायर दिए गए हैं।आप इसे उत्पाद की आवश्यकता के अनुसार चुन सकते हैं और सटीक नियंत्रण कर सकते हैं।
1).पारंपरिक नियंत्रण
2).पीएलसी नियंत्रण (टच स्क्रीन नियंत्रण)
3).डीसीएस नियंत्रण (कंप्यूटर नियंत्रण)

पूरी मशीन का संचालन एक इलेक्ट्रॉनिक नियंत्रण कैबिनेट द्वारा नियंत्रित किया जाता है।

मुख्य नियंत्रण बिंदु हैं
1).ब्लोअर
2).हवा फेखने वाला
3).इलेक्ट्रिक हीटर या बर्नर
4).फ़ीड पंप, आदि।

एचएसडी श्रृंखला क्षैतिज स्प्रे ड्रायर के लिए फ्लो चार्ट

मुख्य नियामक पैरामीटर हैं
1).एयर इनलेट तापमान
2).एयर आउटलेट तापमान
3).भीतरी दबाव
इंटरलॉकिंग को कॉन्फ़िगरेशन और आवश्यकताओं के अनुसार सेट किया जा सकता है, जैसे बर्नर और पंखे की इंटरलॉकिंग।

नोट: पानी के वाष्पीकरण की मात्रा सामग्री की विशेषताओं, ठोस सामग्री और गर्म हवा के इनलेट और आउटलेट के तापमान से संबंधित है।
